Máy nghiền lốp phế liệu 60KW Máy nghiền lốp hoàn toàn tự động

Máy hủy tài liệu cao su LP-1200 Dây chuyền bột cao su Dây chuyền tái chế lốp thải

Hướng dẫn dây chuyền sản xuất bột cao su

Quy trình làm việc:

Lốp thải --- Máy kéo dây --- máy cắt lốp - Máy hủy cao su --- Máy tách dây thép --- Tách từ --- Bột cao su

--tách sợi.

1. Máy vẽ dây thép - rút dây thép dày.

2. máy cắt lốp xe - cắt lốp xe lớn thành ba phần

3. Băng tải-Vận chuyển lốp xe đến máy hủy tài liệu.

4. Máy hủy hai trục - Cắt lốp xe thành các khối 5- 10cm;

5. Hệ thống tuần hoàn - Để kiểm soát kích thước của các mảnh vụn đi đến máy cạo;

6. Raspers-Giảm các mảnh vụn thành các mảnh vụn 15,20 mm và giải phóng thép khỏi cao su;

7. Nam châm trên đai - Tách thép giải phóng khỏi phoi cao su;

8. Máy cấp liệu rung - Vận chuyển phoi cao su;

9. Máy tạo hạt cao su - Giảm kích thước của chip thành hạt 1-4mm và giải phóng phần dệt để phân tách luồng không khí.

10. Máy mài --Máy mài bột cao su.

11. Bộ khử bụi trung tâm -- Loại bỏ bụi và các hạt mịn khỏi hệ thống và lọc không khí trước khi đưa trở lại khí quyển.

1. máy vẽ dây

Máy chủ yếu bao gồm Đế, Khung đế, Móc kéo, Bộ giảm tốc, Thiết bị điều khiển điện, v.v.

Lắp hai trục vào khung đế, giữa trục và khung đế lắp móc kéo, lắp bánh răng dẫn động vào một đầu của lưới trục có bánh răng dẫn động, mô tơ có loại hãm, để tránh mô tơ quay theo quán tính.

Trong quá trình kéo, hai móc lần lượt móc vào vành bánh lốp, di chuyển đến dây thép và tách tấm rãnh cao su.Sau khi đi qua tấm miệng, dây dọc theo lỗ ở cả hai bên của tấm được kéo ra từ từ.Khi dây hoàn toàn ra khỏi bánh xe, động cơ sẽ tự động dừng lại, sau đó ra khỏi dây có thể thực hiện thao tác kéo dây lốp tiếp theo.

LƯU Ý: Máy này chỉ thích ứng với lốp ô tô (≤F800mm).Lốp nên được đặt ở giữa khung cơ sở.

ỨNG DỤNG:
Máy được áp dụng để tháo các vòng thép ra khỏi hạt lốp.

Thông số kỹ thuật

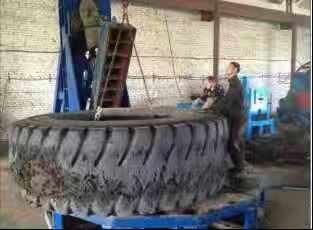

2.Máy cắt lốp QDJ-1200

Máy chủ yếu bao gồm Đế, Giá đỡ máy cắt tĩnh, Giá đỡ máy cắt di chuyển, Xi lanh dầu cắt, Khung cao su ép, Xi lanh dầu cao su ép, Trạm áp suất thủy lực, Thiết bị điều khiển điện, v.v.

Giá đỡ máy cắt tĩnh và giá đỡ máy cắt di động được kết nối với tấm đế song song bằng bu lông.Xi lanh cắt cao su và khung được nối với nhau bằng đế giữa.Nhấn cố định xi lanh dầu bằng cao su vào tấm đỡ của mặt trên của cột.Khung áp suất cao su cố định ở góc giữa đế và khung bằng trục quay.

Trạm áp suất thủy lực bao gồm van giảm áp điện từ, van điện từ loại O, van tiết lưu, động cơ, bơm cánh gạt có độ ồn thấp, v.v. vẻ bề ngoài.

thông số kỹ thuật

1.1 Kích thước tổng thể (L×W×H): 2080×1000×2130mm

1,2 Số lượng.của máy cắt: 4 miếng

1.3 Hành trình cắt: gần 600mm

1.4 Áp suất xi lanh: gần 12T

1.5 Áp suất dầu làm việc: 6.3Mpa

1.6 Bơm dầu: Lưu lượng 40 L/mi, áp suất 6.3Mpa

1.7 Cấp dầu làm việc: Dầu cơ khí số 32

1.8 Kiểu động cơ: Y132M2-6, công suất: 7,5---11kW

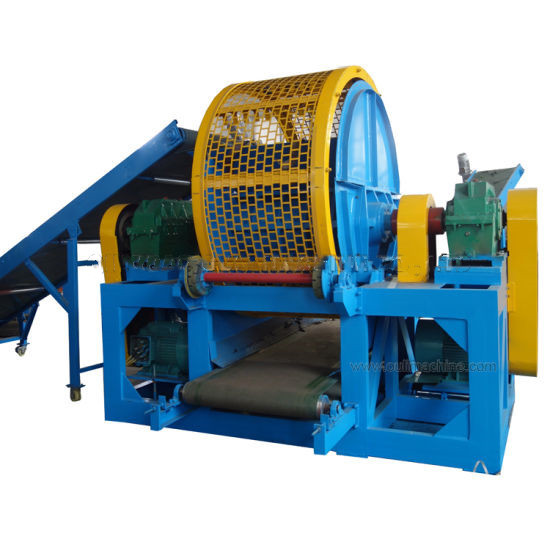

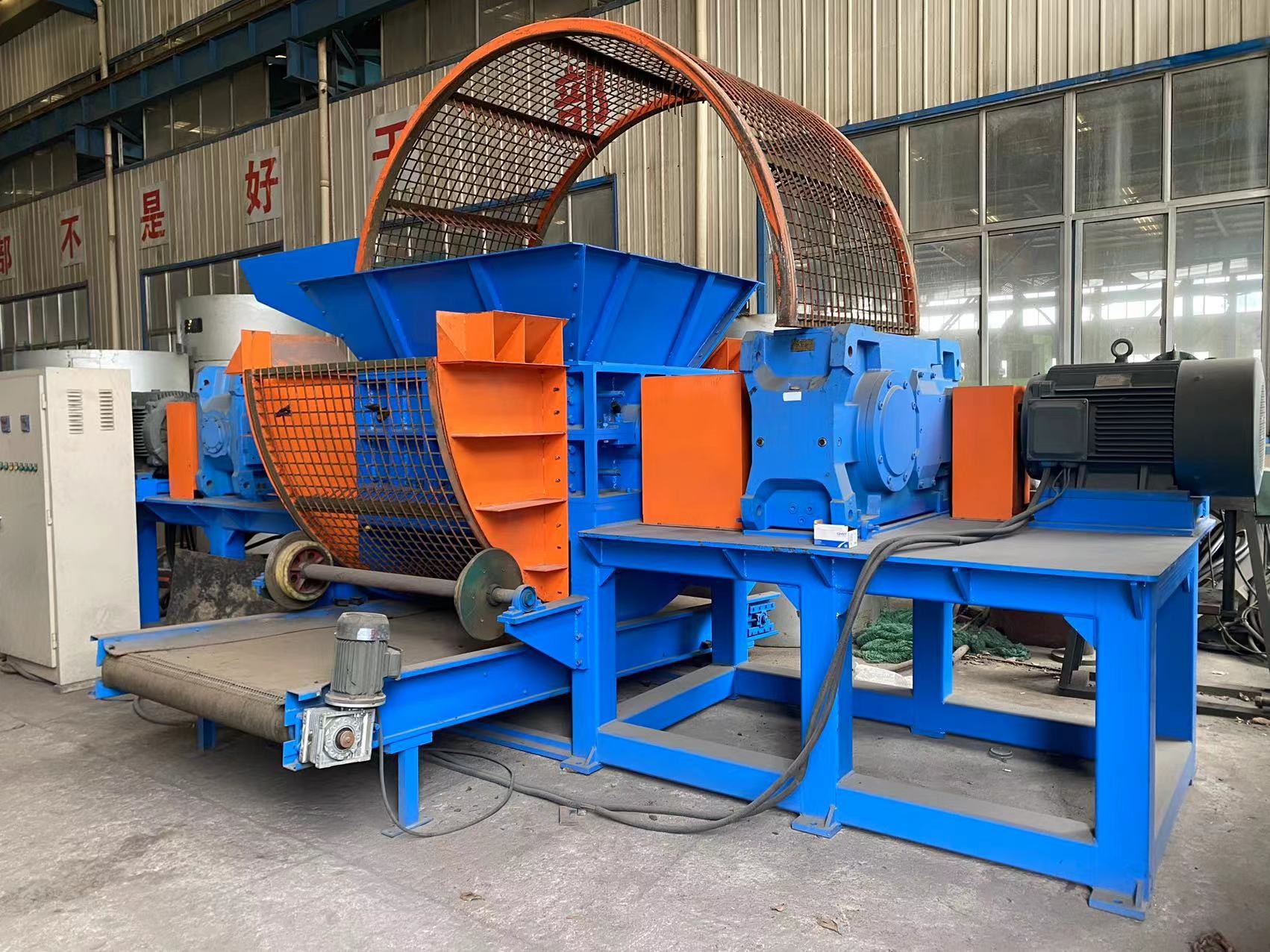

3. máy hủy tài liệu cao su

đặc trưng
Máy này có cấu trúc nhỏ gọn, công nghệ tiên tiến, tiêu thụ điện năng thấp, hiệu quả cao, phòng nghiền không có cấu trúc, dễ bảo trì, v.v. Máy sử dụng thép hợp kim cứng tuyệt vời làm lưỡi cắt, độ cứng cao và có thể đeo được, có thể tháo rời được; Vòng tròn màn hình lưới có cấu trúc lưới, thả miếng với diện tích lớn, tốt cho miếng cao su.

4. Máy nghiền cao su: Đây là máy chính tái chế lốp thải

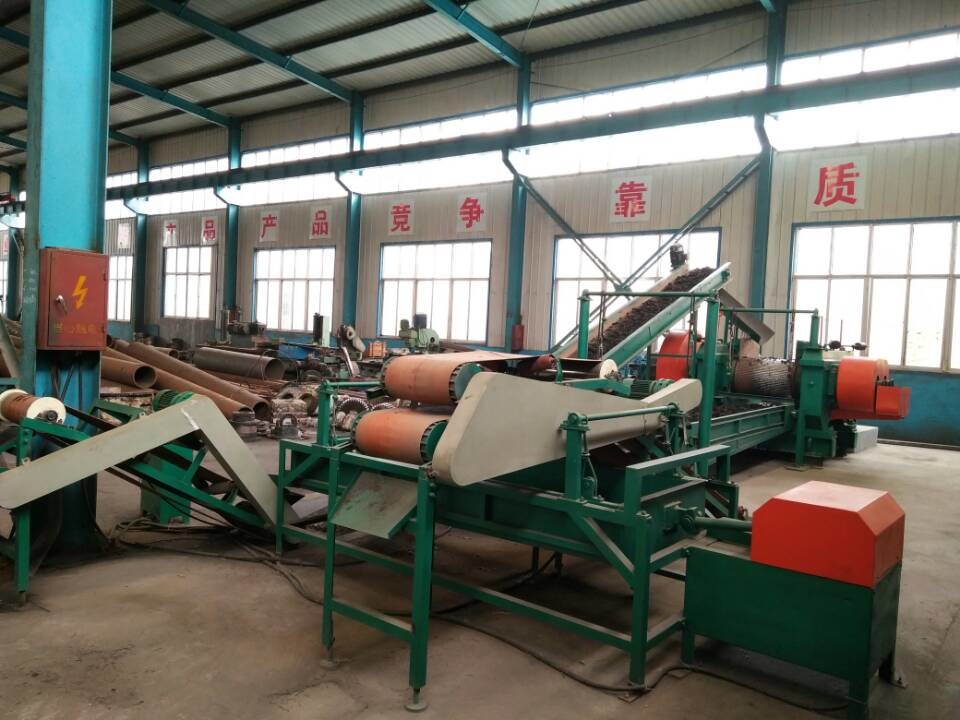

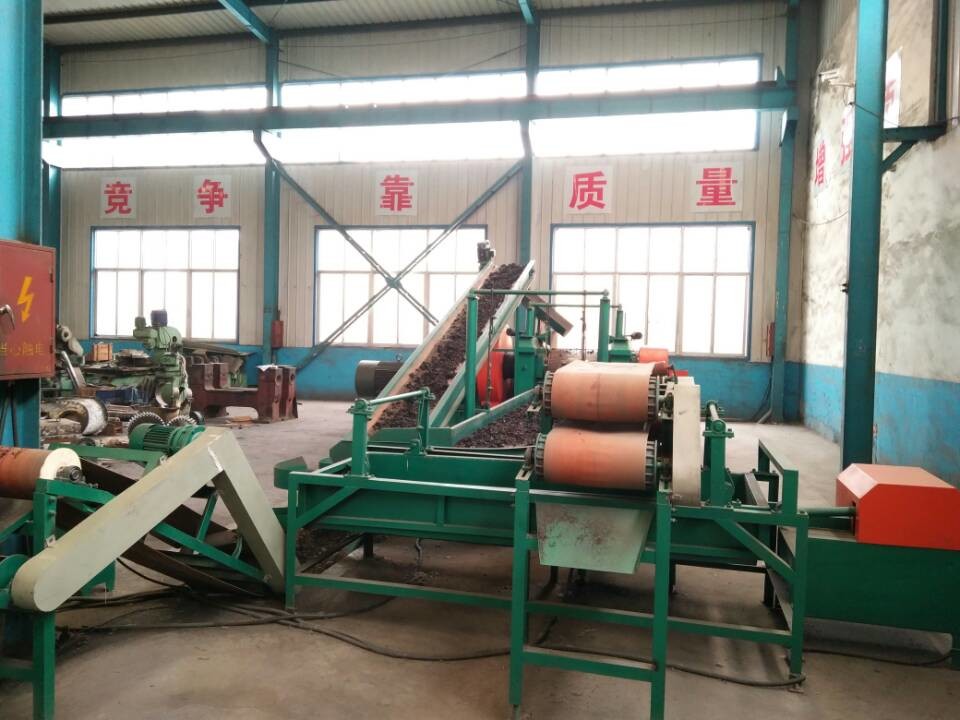

5. Dây chuyền sản xuất máy tạo hạt cao su

​

6. máy tách sợi

Thông số kỹ thuật chính

1).Cánh quạt: Đường kính cánh quạt là φ1100 mm, số lượng là 8 chiếc.

2).Kích thước vỏ bánh xe: phần thân thiết bị là φ1600 mm và tổng chiều cao của thiết bị là khoảng 3400 mm.

3).Tốc độ trục chính: 377 (và 464) vòng/phút.

4).Động cơ chính: JQ2-52-6 5.5kw 760rpm.

5).Số vòng quay của bộ nạp: 29 vòng quay mỗi phút.

6).Động cơ trung chuyển: JW092—4 0,4 ​​kW 1370 vòng/phút

MÁY CAO SU QINGDAO SHENGHUALONG được thành lập vào năm 1967, có hơn 500 nhân viên,
sản xuất cho máy cao su và máy cán.
Là một nhà sản xuất máy móc cao su, Hangsen có diện tích đất hơn 50000 mét vuông, với tổng tài sản hơn 100 triệu USD, hơn 500 nhân viên và 60 kỹ sư cơ khí,

Công ty là một trong những doanh nghiệp tư nhân lớn nhất tham gia sản xuất máy cao su chuyên nghiệp.
Chúng tôi máy phay loại giàn 8 mét,
Máy doa và phay CNC TK6913B
Máy khoan sàn TPX6213
Máy phay và doa TPX6113
Trung tâm gia công dọc
Máy tiện CNC CY-K630
Máy tiện đứng 2,5 mét và các thiết bị xử lý tiên tiến lớn khác
Chúng tôi chủ yếu sản xuất máy móc sau đây.
Thiết bị lốp radial
Máy trộn hở cao su XK-660
Máy lưu hóa khuôn đôi 42 đến 65,5 inch
Máy lưu hóa khuôn đơn 75-105 inch
Dòng máy trộn bên trong, Dòng máy trộn cao su, Dòng đùn và bộ lọc
Máy lưu hóa săm lốp, nắp, tấm săm
Dây chuyền tái chế lốp xe phế thải
Dây chuyền thu hồi cao su, v.v.
Chúng tôi cũng có thể thiết kế và sản xuất các loại máy móc và thiết bị cao su phi tiêu chuẩn khác nhau theo yêu cầu của khách hàng.
Công ty chúng tôi luôn tuân theo khái niệm thị trường “Nhu cầu thị trường là trên hết, Khách hàng là trên hết.
Cho đến nay, chúng tôi đã xuất khẩu sang hơn 40 quốc gia, có uy tín trên thị trường thế giới.

Câu hỏi thường gặp

Tôi: Tại sao chọn chúng tôi?

l.Hơn 30 năm lịch sử của nhà máy SHENGHUALONG.

Nhân viên kinh nghiệm bán hàng nước ngoài 6-8 năm, hiệu quả và chuyên nghiệp hơn.Kỹ sư nước ngoài phục vụ hơn 30 quốc gia.

2.ISO: 9001, CE, chứng nhận BV.

3.Dịch vụ kịp thời, hứa sẽ đưa ra giải pháp trong vòng 12 giờ, đảm bảo khách hàng không gặp sự cố.

4. Ngày giao hàng ngắn, không chậm trễ.Chấp nhận đơn đặt hàng khẩn cấp cho lô hàng nhanh chóng.

Q2: Còn ngày giao hàng thì sao?

Nó sẽ được theo số lượng của máy móc.Thông thường máy sẽ được giao trong vòng 20-30 ngày sau khi nhận được tiền đặt cọc, không chậm trễ.

Chấp nhận đơn đặt hàng khẩn cấp cho lô hàng nhanh chóng.

Câu 3: Tuyên bố bảo hành là gì?

Chúng tôi đảm bảo tất cả các sản phẩm do chúng tôi sản xuất không có khiếm khuyết về vật liệu và tay nghề.Trong điều kiện sử dụng bình thường trong khoảng thời gian 12 tháng hoặc 36 tháng kể từ ngày mua ban đầu.

Và chúng tôi có dịch vụ sau bảo hành: hỗ trợ kỹ thuật bằng video, hỗ trợ trực tuyến, phụ tùng thay thế sẽ được cung cấp cho bạn.

Q4: Còn dịch vụ ở nước ngoài thì sao?

Chúng tôi sẽ sắp xếp các công việc thiết lập và đào tạo ở nước ngoài nếu khách hàng cần.Khách hàng phải trả tiền cho chỗ ở, vé và tiền lương.
