Máy hủy lốp cao su 7.5Kw Dây chuyền sản xuất bột cao su ISO CE

Máy hủy cao su LP-1200 dây chuyền tái chế lốp cao su bột cao su

Hướng dẫn dây chuyền sản xuất bột cao su

1. máy vẽ dây
Hợp kim cứng được hàn trên lưỡi cắt để làm cho nó cứng và có thể đeo được.
Máy được trang bị kệ an toàn để ngăn chặn hiệu quả các sự cố không an toàn xảy ra trong quá trình bóc hạt lốp Động cơ, bộ giảm tốc và khung chính đều được kết cấu chặt chẽ với nhau thành một khối. Đế của máy được đúc hoàn chỉnh framework, thuận tiện cho việc cài đặt.

ỨNG DỤNG:
Máy được áp dụng để tháo các vòng thép ra khỏi hạt lốp.

Thông số kỹ thuật

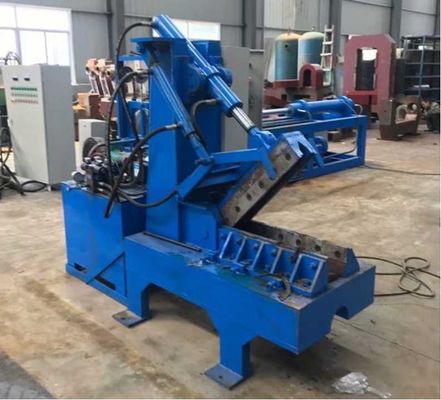

2.Máy cắt lốp QDJ-1200

thông số kỹ thuật

1.1 Kích thước tổng thể (L×W×H): 2080×1000×2130mm

1,2 Số lượng.của máy cắt: 4 miếng

1.3 Hành trình cắt: gần 600mm

1.4 Áp suất xi lanh: gần 12T

1.5 Áp suất dầu làm việc: 6.3Mpa

1.6 Bơm dầu: Lưu lượng 40 L/mi, áp suất 6.3Mpa

1.7 Cấp dầu làm việc: Dầu cơ khí số 32

1.8 Kiểu động cơ: Y132M2-6, công suất: 7,5---11kW

Máy cắt QDJ-1200 chủ yếu bao gồm động cơ điện, bơm cánh gạt, van đảo chiều điện từ, van xả, xi lanh dầu làm việc, đường ống thủy lực, khung xi lanh dầu, máy cắt, khung máy, v.v.

Xi lanh dầu sử dụng xi lanh dầu thủy lực làm việc tiêu chuẩn HSG, khung được hàn bằng thép hình chất lượng cao và dao cắt được làm bằng thép công cụ đặc biệt, được xử lý nhiệt và có độ cứng HRC60-64.Hệ thống thủy lực được đặt phía sau khung máy cắt, giúp cấu trúc nhỏ gọn hơn.

Khi làm việc, hãy đặt thủ công các lốp xe cần xử lý gần đó và dây vòng cần được xử lý trước để bảo vệ máy cắt.

đảm bảo rằng nó được đặt bằng phẳng và gọn gàng, nhấn nút làm việc để xi lanh rơi từ từ và cắt lốp.Nếu nó cần được chia thành các khối keo nhỏ hơn, hoạt động theo chu trình hành động.

3. Nguyên lý điều khiển thủy lực

Hệ thống thủy lực của máy cắt QDJ-1200 tương đối đơn giản.Nguyên lý của hệ thống thủy lực bao gồm bơm cánh gạt, van xả và van đảo chiều điện từ.Khi làm việc, bơm cánh gạt khởi động và dầu đến van đảo chiều thông qua van xả.Các bộ phận điện như nút và công tắc hành trình được sử dụng để điều khiển nam châm điện trên van đảo chiều, để pít-tông trên xi lanh dầu có thể di chuyển lên hoặc xuống.Do sử dụng van đảo chiều bốn hướng ba vị trí loại M, khi dao cắt ngừng di chuyển, dầu do bơm dầu bơm ra sẽ quay trở lại thùng dầu trực tiếp thông qua van đảo chiều và mạch dầu giữa phía trên. buồng và khoang dưới của xi lanh được cắt (thông qua van điện từ) để dầu giữ lại trong xi lanh, điều này làm tăng độ an toàn của máy (máy cắt được cố định chắc chắn ở một vị trí nhất định trong xi lanh để nó sẽ không rơi và làm tổn thương mọi người do trọng lượng của chính nó hoặc các lý do khác).

3. máy hủy tài liệu cao su

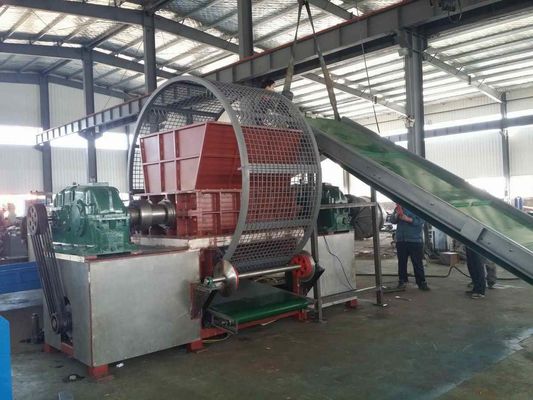

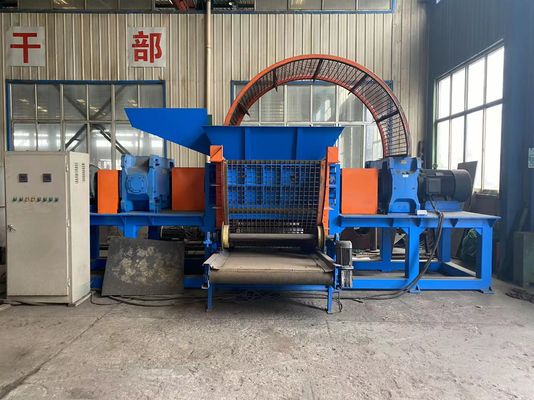

Máy hủy hai trục SSJ-40130 là một loại máy hủy tài liệu mới do Công ty chúng tôi sản xuất, bao gồm dao chuyển động (trục chính, thân dao chuyển động, miếng đệm, ổ trục), dao tĩnh, hộp đựng, giá đỡ hộp, hệ thống cấp liệu, hệ thống xả, hệ thống sàng lọc khối vật liệu, hệ thống điện, hệ thống điều khiển điện, v.v. Nó có các đặc tính tốc độ thấp, tiếng ồn thấp, mô-men xoắn cao, hiệu quả cao, v.v. Nó có nhiều ứng dụng và phù hợp cho sản xuất độc lập hoặc kết hợp dòng.

Máy hủy trục đôi SSJ-40130 sử dụng hai con lăn dao, một con quay theo chiều kim đồng hồ và con quay còn lại quay ngược chiều kim đồng hồ.Hai con lăn dao quay tương đối với nhau.Sau khi nguyên liệu vào silo, hai con lăn dao xé, cắt và ép lẫn nhau để cắt nhỏ nguyên liệu.Khi vật liệu được cắt nhỏ và gặp vật liệu cứng hoặc vật liệu bị thương, hai con lăn sẽ đảo ngược, đẩy vật liệu ra khỏi phạm vi hoạt động của con lăn dao, sau đó tạo thành một vòng quay về phía trước, cho phép vật liệu quay trở lại phạm vi hành động của con lăn dao, tạo thành quá trình đùn và xé lặp đi lặp lại, để đạt được mục đích xé hoàn toàn vật liệu.Lưỡi của thiết bị được làm bằng thép rèn 42CrMo bằng cách xử lý nhiệt, có khả năng chống mài mòn cao, độ bền cao, tuổi thọ cao và bền, có thể cắt liên tục trong sản xuất.Thiết bị phù hợp để băm nhỏ lốp thải ≤1200mm (bao gồm cả lốp toàn thép, bán thép và lốp lệch, lưu ý: phải kéo hai vòng thép của lốp ra trước) để băm toàn bộ lốp.Khi thiết bị đang hoạt động bình thường, không được đặt các vật bằng kim loại hoặc đá vào thiết bị.Nếu bạn cần cắt nhỏ các vật dụng khác, để tránh làm hỏng thiết bị, vui lòng liên hệ với Shenghualong hoặc người bán trước khi vận hành.

Để tránh làm hỏng thiết bị, việc bảo trì thiết bị phải được thực hiện bởi các chuyên gia.

Để ngăn ngừa thương tích cá nhân và hư hỏng máy, việc bảo trì máy cần có chuyên gia và nên đeo găng tay bảo hộ khi sửa đổi lưỡi dao.

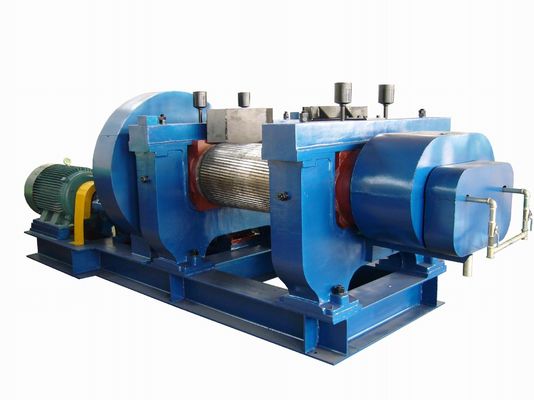

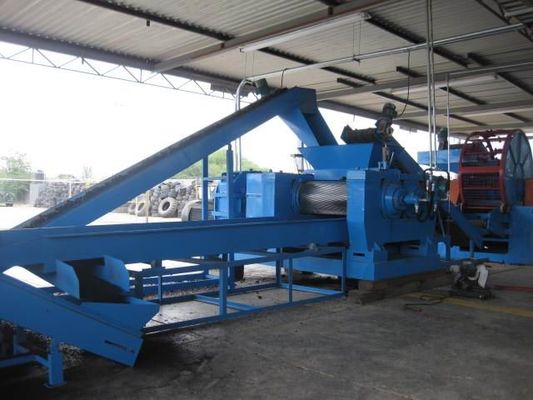

4. Máy nghiền cao su: Đây là máy chính tái chế lốp thải

5. Dây chuyền sản xuất máy tạo hạt cao su

​

6. máy tách sợi

 Thông số kỹ thuật chính

1).Cánh quạt: Đường kính cánh quạt là φ1100 mm, số lượng là 8 chiếc.

2).Kích thước vỏ bánh xe: phần thân thiết bị là φ1600 mm và tổng chiều cao của thiết bị là khoảng 3400 mm.

3).Tốc độ trục chính: 377 (và 464) vòng/phút.

4).Động cơ chính: JQ2-52-6 5.5kw 760rpm.

5).Số vòng quay của bộ nạp: 29 vòng quay mỗi phút.

6).Động cơ trung chuyển: JW092—4 0,4 ​​kW 1370 vòng/phút

ĐIỆN

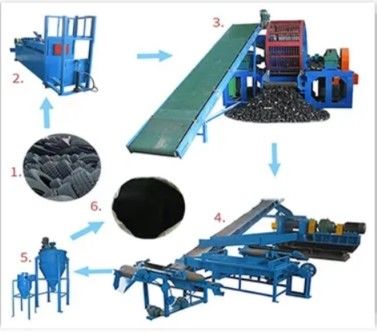

Quy trình làm việc:

Lốp thải --- Máy kéo dây --- máy cắt lốp - Máy hủy cao su --- Máy tách dây thép --- Tách từ --- Bột cao su

--tách sợi.

1. Máy vẽ dây thép - rút dây thép dày.

2. máy cắt lốp xe - cắt lốp xe lớn thành ba phần

3. Băng tải-Vận chuyển lốp xe đến máy hủy tài liệu.

4. Máy hủy hai trục - Cắt lốp xe thành các khối 5- 10cm;

5. Hệ thống tuần hoàn - Để kiểm soát kích thước của các mảnh vụn đi đến máy cạo;

6. Raspers-Giảm các mảnh vụn thành các mảnh vụn 15,20 mm và giải phóng thép khỏi cao su;

7. Nam châm trên đai - Tách thép giải phóng khỏi phoi cao su;

8. Máy cấp liệu rung - Vận chuyển phoi cao su;

9. Máy tạo hạt cao su - Giảm kích thước của chip thành hạt 1-4mm và giải phóng phần dệt để phân tách luồng không khí.

10. Máy mài --Máy mài bột cao su.

11. Bộ khử bụi trung tâm -- Loại bỏ bụi và các hạt mịn khỏi hệ thống và lọc không khí trước khi đưa trở lại khí quyển.
