Dây chuyền tái chế lốp xe cao su 415V 50HZ LP800 Dây chuyền tái chế lốp xe thải

I MT / GIỜ Máy hủy tài liệu cao su Dây chuyền bột cao su Dây chuyền tái chế lốp thải

Hướng dẫn dây chuyền sản xuất bột cao su

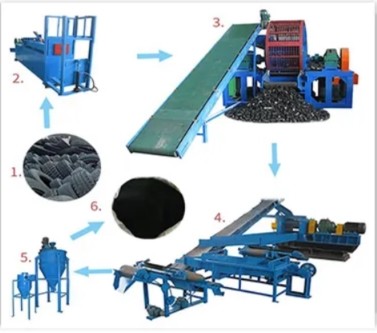

Lốp thải --- Máy kéo dây --- máy cắt lốp - Máy hủy cao su --- Máy tách dây thép --- Tách từ --- Bột cao su

--tách sợi.

1. Máy vẽ dây thép - rút dây thép dày.

2. máy cắt lốp xe - cắt lốp xe lớn thành ba phần

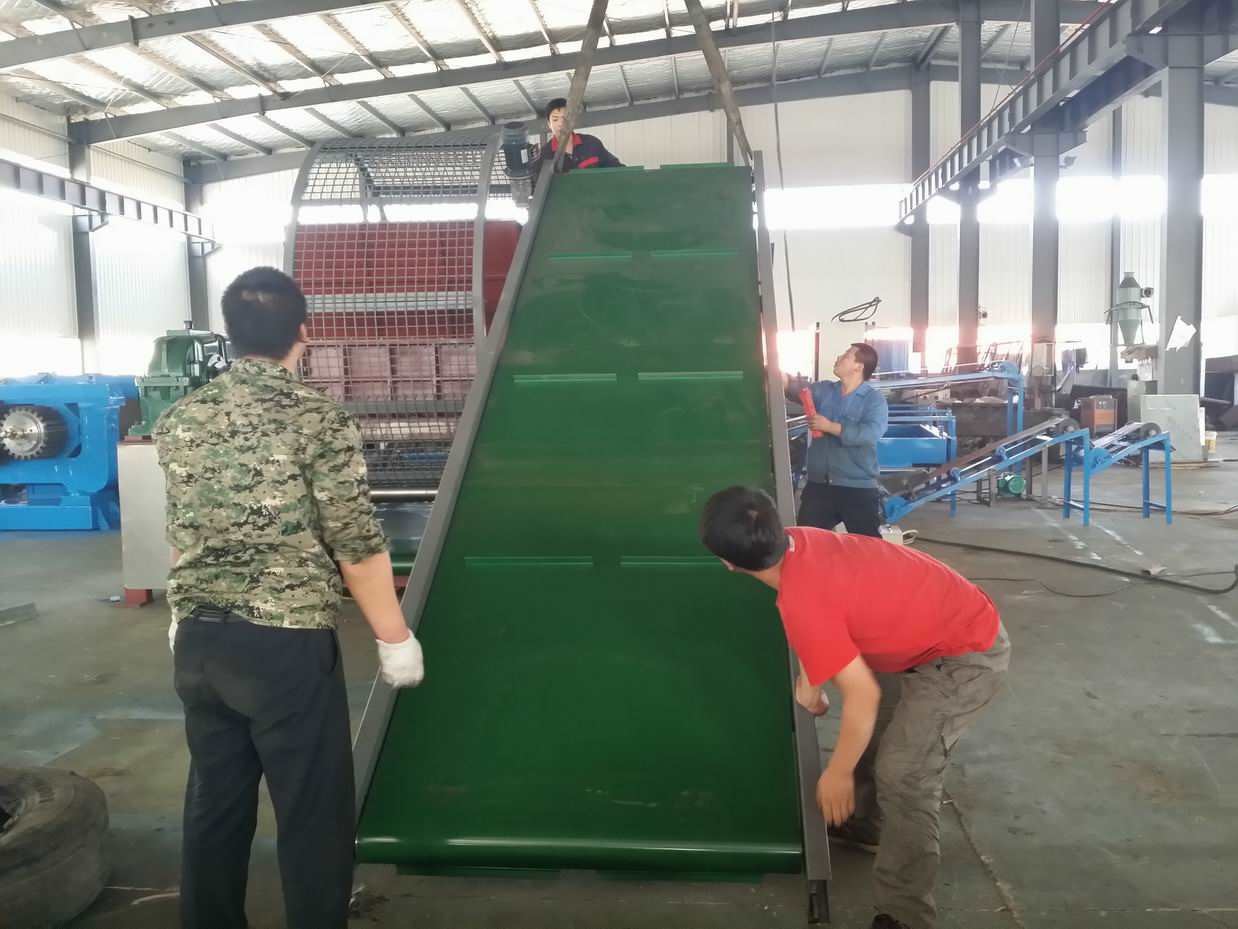

3. Băng tải-Vận chuyển lốp xe đến máy hủy tài liệu.

4. Máy hủy hai trục - Cắt lốp xe thành các khối 5- 10cm;

5. Hệ thống tuần hoàn - Để kiểm soát kích thước của các mảnh vụn đi đến máy cạo;

6. Raspers-Giảm các mảnh vụn thành các mảnh vụn 15,20 mm và giải phóng thép khỏi cao su;

7. Nam châm trên đai - Tách thép giải phóng khỏi phoi cao su;

8. Máy cấp liệu rung - Vận chuyển phoi cao su;

9. Máy tạo hạt cao su - Giảm kích thước của chip thành hạt 1-4mm và giải phóng phần dệt để phân tách luồng không khí.

10. Máy mài --Máy mài bột cao su.

11. Bộ khử bụi trung tâm -- Loại bỏ bụi và các hạt mịn khỏi hệ thống và lọc không khí trước khi đưa trở lại khí quyển.

Quy trình làm việc:

1. máy vẽ dây
Hợp kim cứng được hàn trên lưỡi cắt để làm cho nó cứng và có thể đeo được.
Máy được trang bị kệ an toàn giúp ngăn ngừa hiệu quả các vấn đề mất an toàn xảy ra trong quá trình bóc hạt lốp Động cơ,

bộ giảm tốc và khung chính đều được cấu trúc chặt chẽ với nhau thành một thân. Đế của máy là một khung đúc hoàn chỉnh, thuận tiện cho việc lắp đặt.

ỨNG DỤNG:
Máy được áp dụng để tháo các vòng thép ra khỏi hạt lốp.

Thông số kỹ thuật

2.Máy cắt lốp QDJ-1200

.thông số kỹ thuật

1.1 Kích thước tổng thể (L×W×H): 2080×1000×2130mm

1,2 Số lượng.của máy cắt: 4 miếng

1.3 Hành trình cắt: gần 600mm

1.4 Áp suất xi lanh: gần 12T

1.5 Áp suất dầu làm việc: 6.3Mpa

1.6 Bơm dầu: Lưu lượng 40 L/mi, áp suất 6.3Mpa

1.7 Cấp dầu làm việc: Dầu cơ khí số 32

1.8 Kiểu động cơ: Y132M2-6, công suất: 7,5---11kW

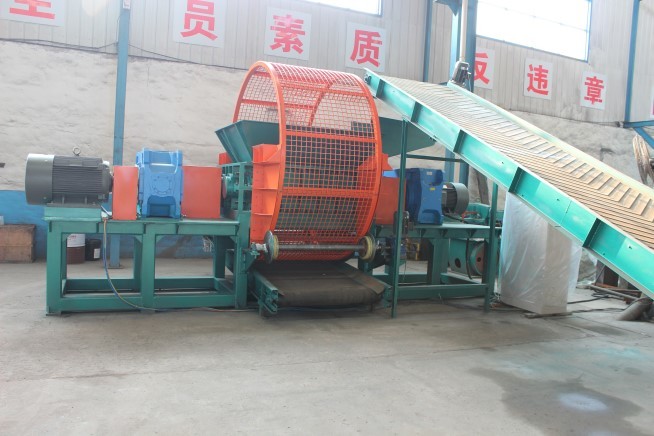

3. máy hủy tài liệu cao su

đặc trưng
Máy này có cấu trúc nhỏ gọn, công nghệ tiên tiến, tiêu thụ điện năng thấp, hiệu quả cao, phòng nghiền không có cấu trúc, dễ bảo trì, v.v. Máy sử dụng thép hợp kim cứng tuyệt vời làm lưỡi cắt, độ cứng cao và có thể đeo được, có thể tháo rời được; Vòng tròn màn hình lưới có cấu trúc lưới, thả miếng với diện tích lớn, tốt cho miếng cao su.

1. lời nói đầu

Vui lòng đọc kỹ hướng dẫn này trước khi lắp đặt thiết bị để tránh thương tích không cần thiết và hư hỏng thiết bị trong quá trình vận hành.

Lưu ý: Vì trong máy có các lưỡi dao sắc bén nên hãy cẩn thận khi vận hành máy, vì bất kỳ lý do gì, bộ phận chính phải được khởi động không tải.

2. Mô tả thiết bị

Máy hủy hai trục SSJ-40130 là loại máy hủy mới do Công ty Shenghualong sản xuất, bao gồm dao chuyển động (trục chính, thân dao chuyển động, miếng đệm, ổ trục), dao tĩnh, hộp đựng, giá đỡ hộp, hệ thống cấp liệu, hệ thống xả, hệ thống sàng lọc khối vật liệu, hệ thống điện, hệ thống điều khiển điện, v.v. Nó có các đặc tính tốc độ thấp, tiếng ồn thấp, mô-men xoắn cao, hiệu quả cao, v.v. Nó có nhiều ứng dụng và phù hợp cho sản xuất độc lập hoặc kết hợp dòng.

3. Các thông số kỹ thuật chính của thiết bị

3.1.Đường kính quay của dao di chuyển: φ480mm

3.2.Số lượng dao di chuyển: 25 cái

3.2.Độ dày của dao di chuyển: 50mm

3.3.Tốc độ quay của dao di chuyển: 12r/min

3.4.Công suất động cơ: 55+55Kw

3.5.mô hình giảm tốc: ZSY-400-80

3.6.chiều dài buồng nghiền × chiều rộng: 1340 × 1115mm

3.7.Lồng quay: Φ2600×1260/50×50

3.7.Chiều dài đơn vị chính × chiều rộng × chiều cao: 6430 × 2600 × 3130mm

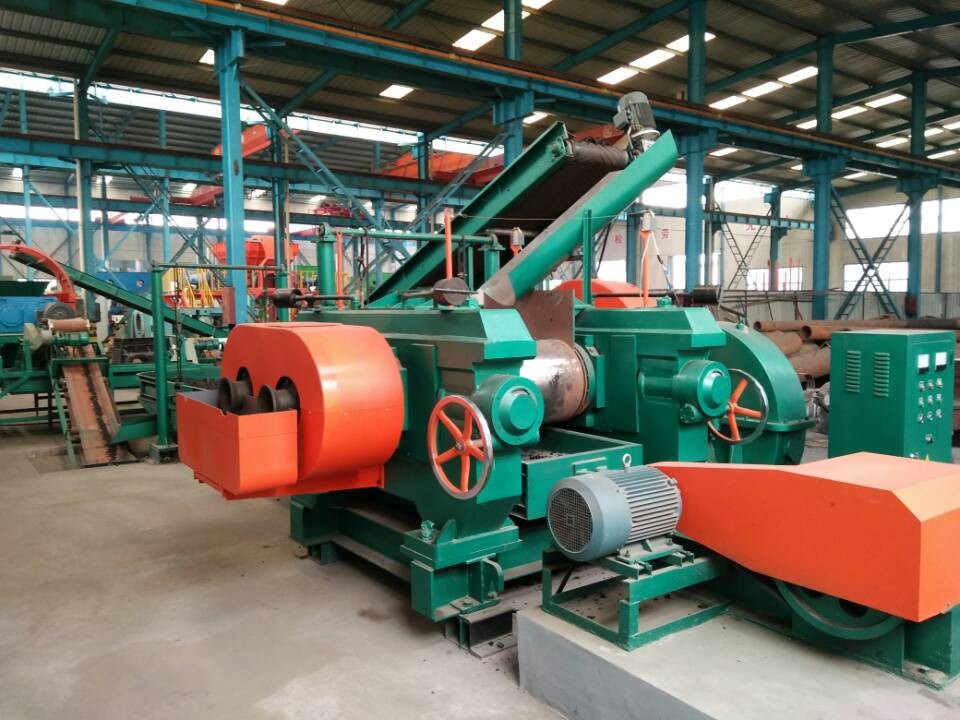

4. Máy nghiền cao su: Đây là máy chính tái chế lốp thải

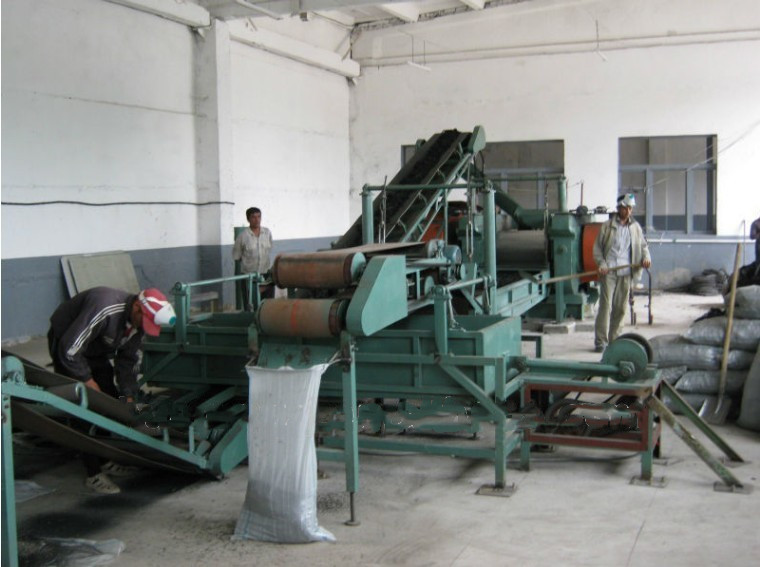

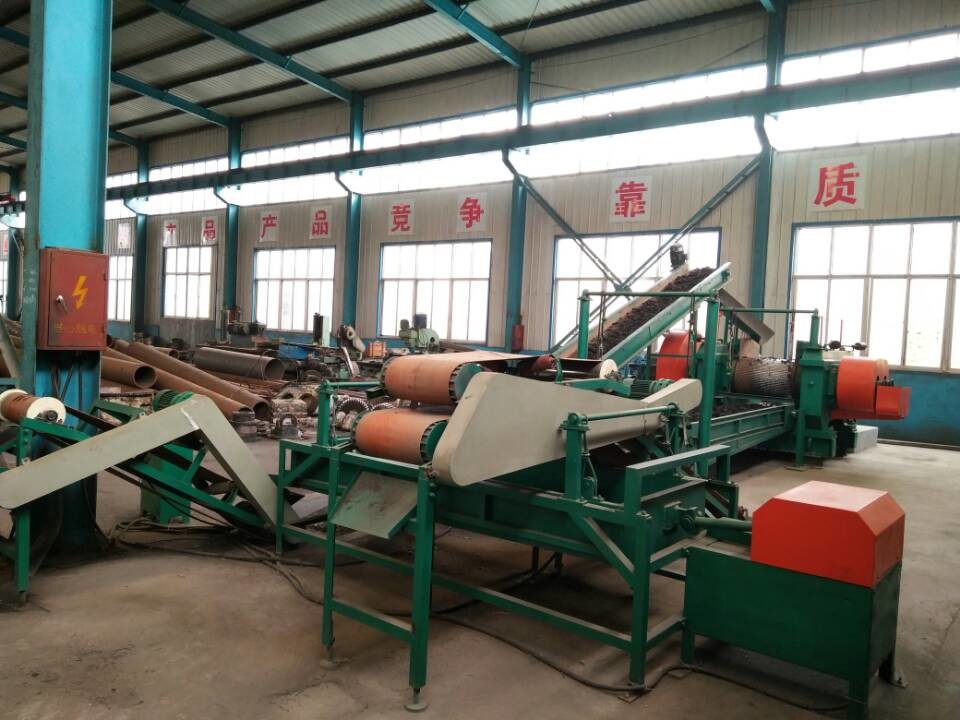

5. Dây chuyền sản xuất máy tạo hạt cao su

​

6. máy tách sợi

Thông số kỹ thuật chính

1).Cánh quạt: Đường kính cánh quạt là φ1100 mm, số lượng là 8 chiếc.

2).Kích thước vỏ bánh xe: phần thân thiết bị là φ1600 mm và tổng chiều cao của thiết bị là khoảng 3400 mm.

3).Tốc độ trục chính: 377 (và 464) vòng/phút.

4).Động cơ chính: JQ2-52-6 5.5kw 760rpm.

5).Số vòng quay của bộ nạp: 29 vòng quay mỗi phút.

6).Động cơ trung chuyển: JW092—4 0,4 ​​kW 1370 vòng/phút

3. Tính năng

Nguyên tắc tách khí dựa trên sự chênh lệch trọng lượng giữa bột cao su mịn và các sợi hỗn hợp.Dưới tác động của luồng không khí, các lực hướng lên khác nhau được tạo ra.Dựa trên sự khác biệt này, thiết bị tách được thiết kế để hai vật liệu này có thể được tách ra và lắng ở những nơi khác nhau để đạt được mục đích tách.

Câu hỏi thường gặp

Tôi: Tại sao chọn chúng tôi?

l.Hơn 30 năm lịch sử của nhà máy SHENGHUALONG.

Nhân viên kinh nghiệm bán hàng nước ngoài 6-8 năm, hiệu quả và chuyên nghiệp hơn.Kỹ sư nước ngoài phục vụ hơn 30 quốc gia.

2.ISO: 9001, CE, chứng nhận BV.

3.Dịch vụ kịp thời, hứa sẽ đưa ra giải pháp trong vòng 12 giờ, đảm bảo khách hàng không gặp sự cố.

4. Ngày giao hàng ngắn, không chậm trễ.Chấp nhận đơn đặt hàng khẩn cấp cho lô hàng nhanh chóng.

Q2: Còn ngày giao hàng thì sao?

Nó sẽ được theo số lượng của máy móc.Thông thường máy sẽ được giao trong vòng 20-30 ngày sau khi nhận được tiền đặt cọc, không chậm trễ.

Chấp nhận đơn đặt hàng khẩn cấp cho lô hàng nhanh chóng.

Câu 3: Tuyên bố bảo hành là gì?

Chúng tôi đảm bảo tất cả các sản phẩm do chúng tôi sản xuất không có khiếm khuyết về vật liệu và tay nghề.Trong điều kiện sử dụng bình thường trong khoảng thời gian 12 tháng hoặc 36 tháng kể từ ngày mua ban đầu.

Và chúng tôi có dịch vụ sau bảo hành: hỗ trợ kỹ thuật bằng video, hỗ trợ trực tuyến, phụ tùng thay thế sẽ được cung cấp cho bạn.

Q4: Còn dịch vụ ở nước ngoài thì sao?

Chúng tôi sẽ sắp xếp các công việc thiết lập và đào tạo ở nước ngoài nếu khách hàng cần.Khách hàng phải trả tiền cho chỗ ở, vé và tiền lương.
