Máy cán cao su ba cuộn 1600mm Máy cán lịch 3 cuộn

Máy giảm và các thành phần điện:

1. Motor & Electrical Components được trang bị "SIEMENS" "MITSUBSHI" "CHINT", vv

2. PLC tự động điều khiển thương hiệu nổi tiếng, an toàn, có thể niêm phong, ổn định.

3. bảo tồn năng lượng, chúng tôi có bằng sáng chế cho điều này.

Yêu cầu về ứng dụng và hoạt động của thiết bị

1.1Ứng dụng chính:Máy này chủ yếu được sử dụng cho rèm, vải và các loại vải hai mặt liên tục cao su.

1.2 Yêu cầu vận hành A. Môi trường chạy: độ cao < 1000m,

nhiệt độ: 5°C-40°C, tối đa độ khiêm tốn tương đối 95%

B. Nguồn cung cấp điện: AC415V/50Hz, 3 pha

C. Áp suất nước làm mát: 0,2-0,4Mpa

Nhiệt độ nước làm mát: <25°C±3°C

2 Các thông số kỹ thuật chính

Chuỗi đường kính 550mm

Chiều dài làm việc cuộn 1600mm

Tốc độ xoay tuyến tính trung bình 4-32m/min

Tỷ lệ tốc độ cuộn 1:1.5:1.5:1

Tối đa, tầm bắn 10mm

Độ dày sản phẩm theo lịch 0,3-6mm

Chiều rộng sản phẩm được đặt theo lịch tối đa 1400mm

Động cơ chính

Công suất 132/160kw

Tốc độ 980RPM

Loại điều chỉnh núm vú điều chỉnh động cơ

Áp suất nước làm mát 0,2-0,4Mpa

Kích thước tổng thể ((L*W*H) 6270*2960*4100mm

Trọng lượng khoảng 22000kg

3 Phạm vi cung cấp

Nó chủ yếu được sử dụng để dán liên tục một hoặc hai mặt của vải rèm, vải và các loại vải khác, và sản xuất phim mỏng cao su, lốp xe quang và lớp kín không khí.
1Nó áp dụng cuộn khoan ngoại vi với hiệu ứng sưởi ấm và làm mát tốt.
2. trục chéo, tải trước, thiết bị kéo trở lại được thiết lập để đảm bảo độ chính xác của sản phẩm.
3Mỗi cuộn được điều khiển bởi động cơ độc lập và tỷ lệ tốc độ được điều chỉnh để đáp ứng các quy trình khác nhau.
4Hệ thống điều khiển áp dụng PLC, an toàn và đáng tin cậy, hoạt động dễ dàng và tự động cao.

Cơ thể máy (bàn giường & khung máy) 1 bộ

Vòng và vòng bi 4 bộ

Thiết bị điều chỉnh núm vú 3 bộ

Thiết bị hướng dẫn hàng tồn kho 1 bộ

Hệ thống bôi trơn 1 bộ

Hệ thống truyền tải 1 bộ

Hệ thống điều chỉnh nhiệt độ cuộn đường ống 1set

Chốt nền tảng 1 bộ

Hệ thống điều khiển điện 1 bộ

4 Các mục sau được chuẩn bị bởi người dùng cuối

A. Tất cả các dây cáp bên ngoài hộp hoạt động và tủ điều khiển điện.

B. Tất cả các đường ống bên ngoài các khớp quay.

5 Sản xuất và tiêu chuẩn kỹ thuật

5.1 Khung: Sắt đúc có độ bền cao thông qua xử lý sưởi và hoàn toàn chế biến thông qua gia công chính xác, có độ cứng mạnh và khả năng chống rung tốt.

5.2 Bàn giường: Bàn giường hàn thông qua hàn và chế biến, có độ cứng cao và không biến dạng.

5.3 Cuộn và vòng bi

(1)Cấu trúc cuộn: cuộn trơn rỗng, cuộn khoan là tùy chọn.

(2) Vật liệu và sản phẩm: được làm từ hợp kim Ni, Cr và Mo thông qua đúc ly tâm

(3) Độ cứng: HRC60-67

(4) Độ sâu của lớp cứng: 5-23mm

(5) Lối xích chính: Lối xích cuộn chống ma sát

(6) Hỗ trợ vòng bi: đúc các bộ phận thông qua quá trình nung, với lỗ dầu bôi trơn được dành riêng.

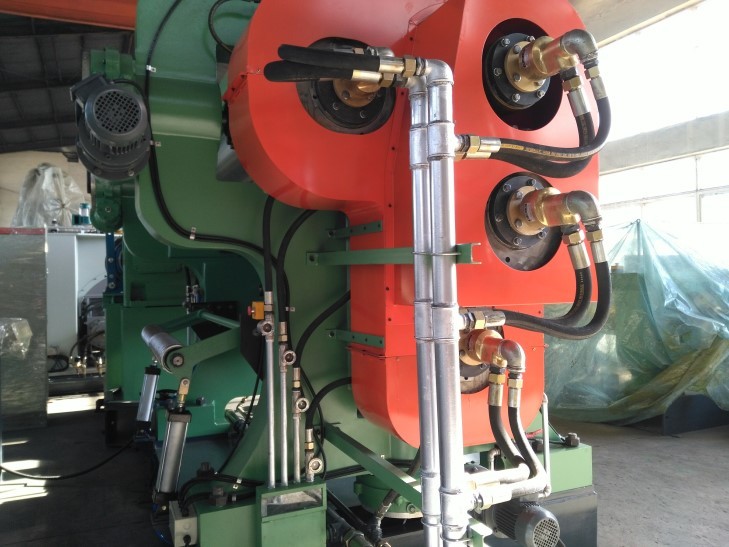

(7) Hệ thống điều chỉnh nhiệt độ cuộn áp dụng với các khớp quay chất lượng cao và ống thép không gỉ.

5.4 Thiết bị điều chỉnh chân

Điều chỉnh đít được sử dụng cho cuộn 1 #, 2 # và 4 #, cả điều chỉnh một bên và

có sẵn điều chỉnh đa hai bên.

5.5 Hướng dẫn cổ phiếu

Điều chỉnh khoảng cách được áp dụng với kiểu thủ công.

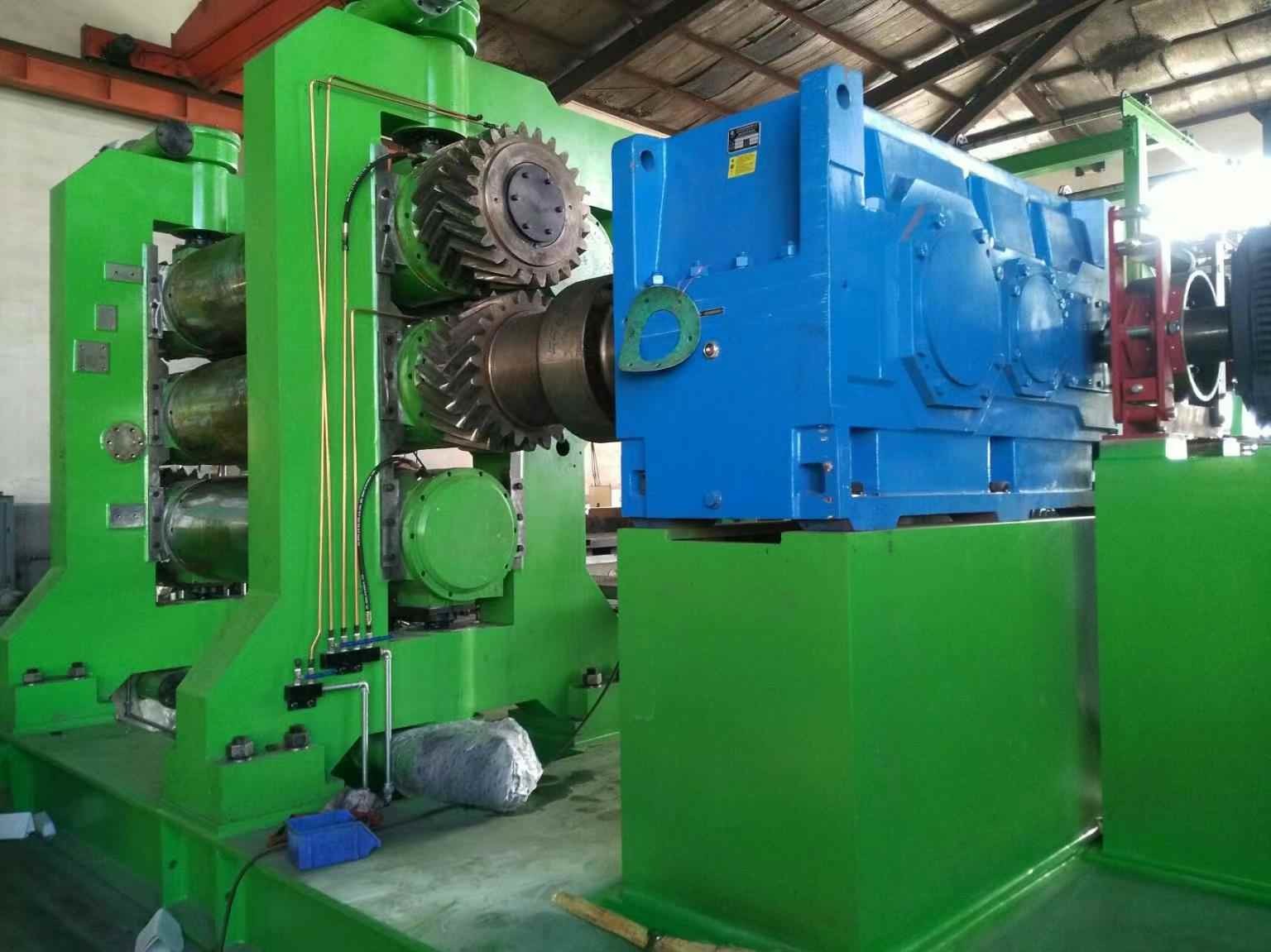

5.6 Máy giảm tốc

(1) Loại: một trục đầu vào động cơ và một trục đầu ra

(2) Lôi trơn: loại tắm dầu

(3) Kết nối đầu vào: kết nối linh hoạt

5.7 Cúp gậy gậy

Máy kết nối chân cột được áp dụng để kết nối trục đầu ra và cuộn máy giảm tốc độ, giúp hoạt động đáng tin cậy và trơn tru trong khi làm việc, cũng như bảo trì dễ dàng.

5Hệ thống bôi trơn

(1) Lối bi: có một bể dầu cho hệ thống này, trên đó được thiết lập với điều chỉnh dung lượng dòng chảy, đo nhiệt độ dầu, máy làm mát, bộ lọc vv

(2)Các đường ống bôi trơn dầu mỏng

5.9 Hệ thống điều khiển điện

Hệ thống điều khiển hoàn chỉnh và hoàn hảo đáp ứng các yêu cầu làm việc của máy tính, hệ thống này có tính năng hoạt động đơn giản và chạy đáng tin cậy.
