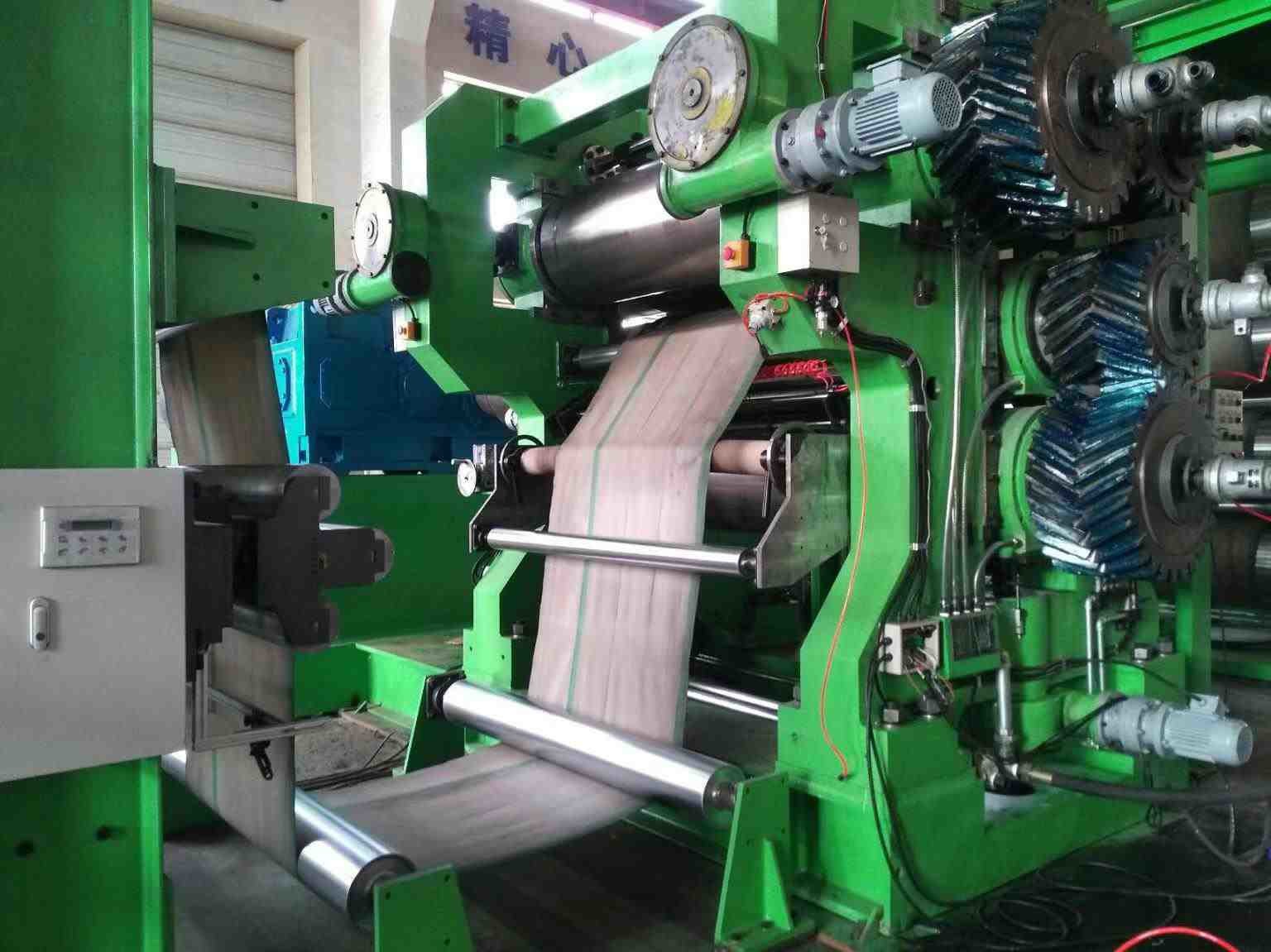

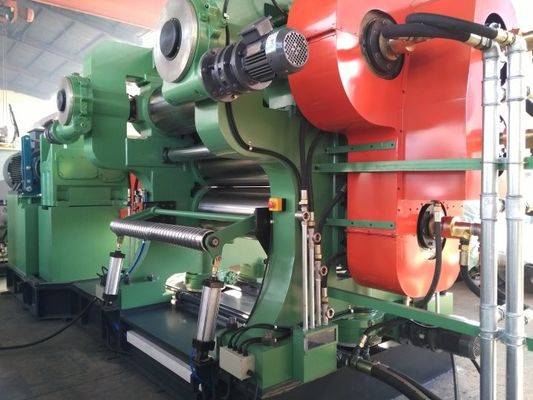

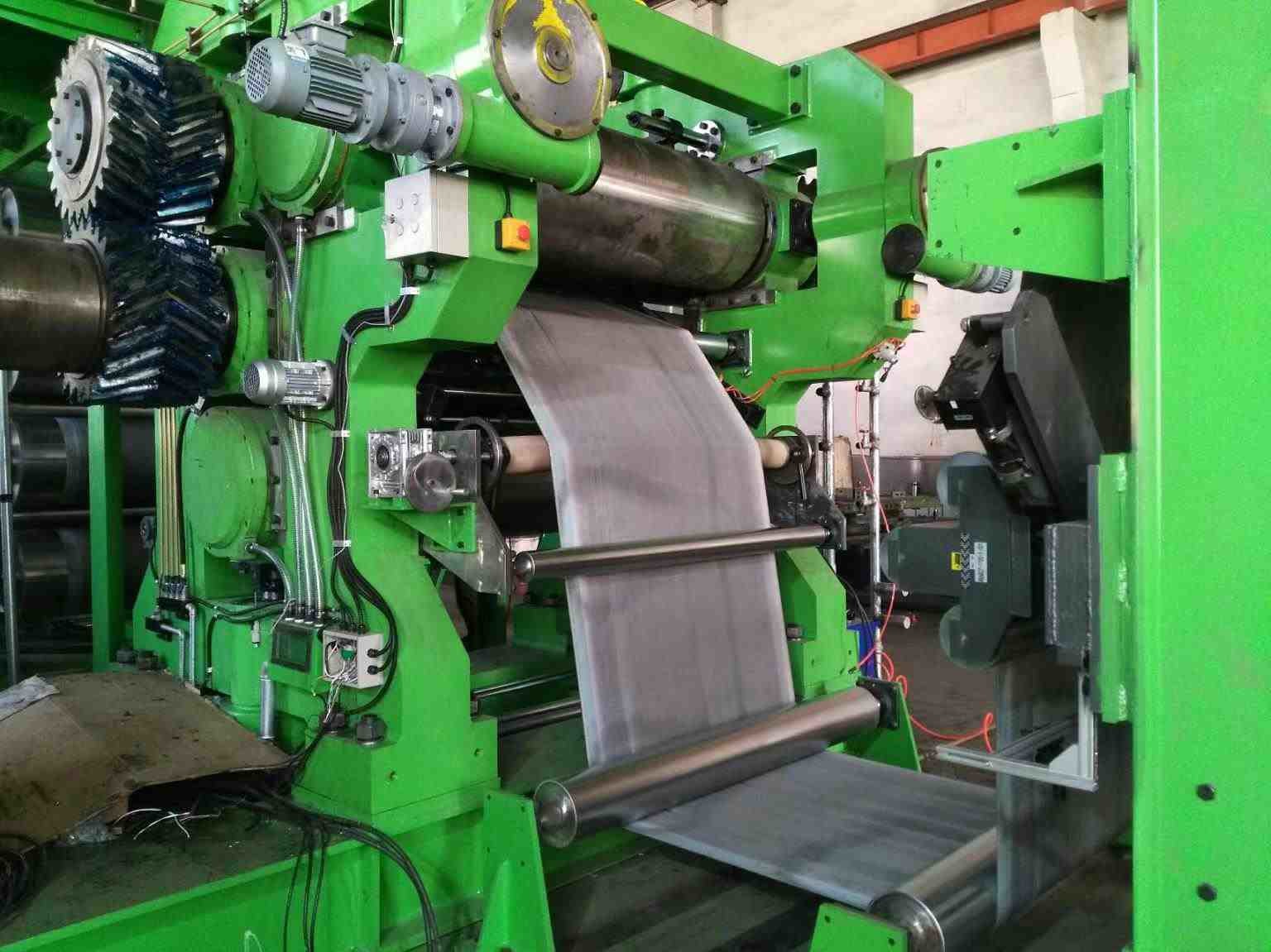

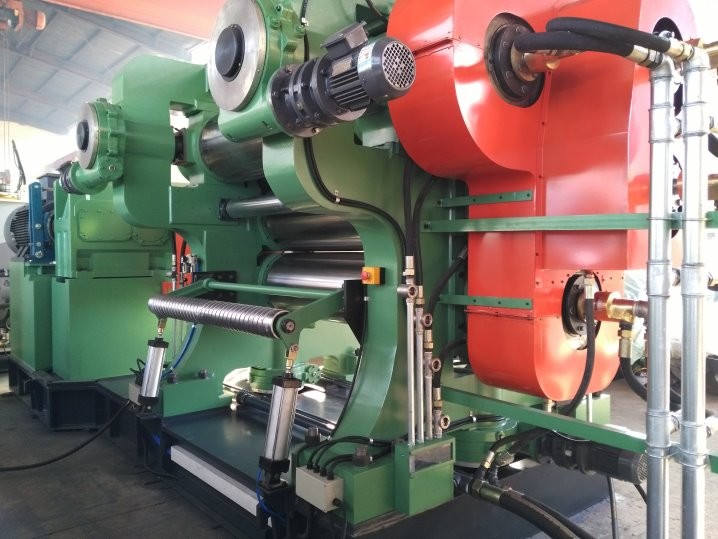

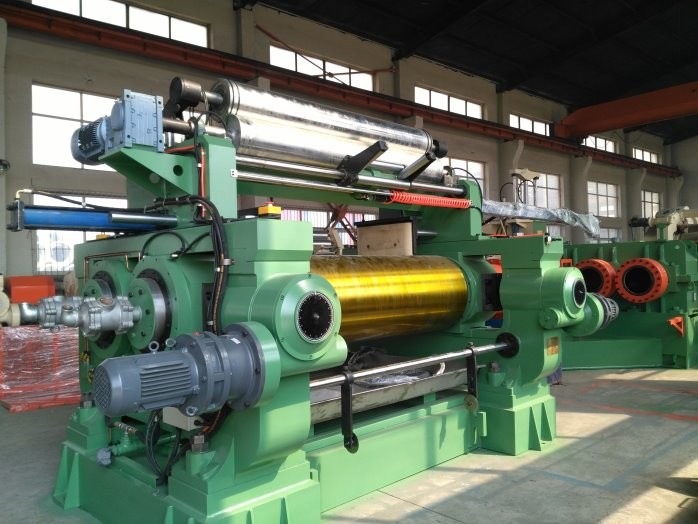

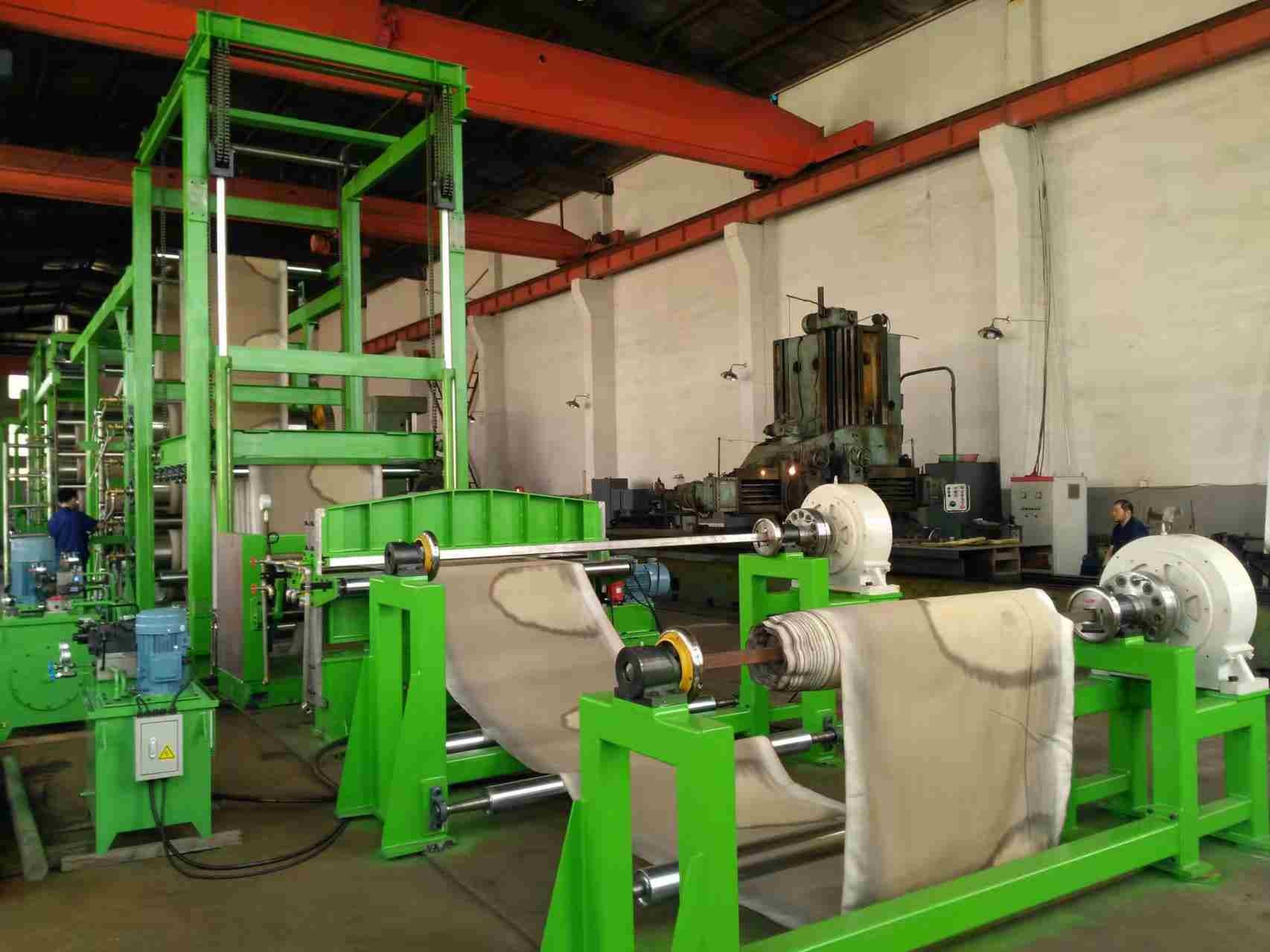

Dây chuyền sản xuất băng tải cao su máy cán cao su 160Kw

Linh kiện động cơ & điện:

1. Linh kiện Động cơ & Điện được trang bị "SIEMENS" "MITSUBSHI" "CHINT", v.v.

2. Điều khiển tự động PLC thương hiệu nổi tiếng, An toàn, Đáng tin cậy, Ổn định.

3. bảo tồn năng lượng, chúng tôi có bằng sáng chế cho việc này.

Yêu cầu ứng dụng và vận hành thiết bị

1.1Ứng dụng chính:Máy này chủ yếu được sử dụng cho rèm, vải bạt và các loại vải khác bằng cao su hai mặt liên tục.

1.2 Yêu cầu vận hành A. môi trường chạy: độ cao＜1000m,

nhiệt độ: 5℃-40℃, tối đa.khiêm tốn tương đối 95%

B. Nguồn điện: AC415V/50Hz, 3 pha

C. Áp suất nước làm mát: 0,2-0,4Mpa

Nhiệt độ nước làm mát: ﹤25℃±3℃

2 Thông số kỹ thuật chính

Đường kính cuộn 550mm

Chiều dài làm việc cuộn 1600mm

Tốc độ tuyến tính cuộn giữa 4-32m / phút

Tỷ lệ tốc độ cuộn 1:1,5:1,5:1

tối đa.phạm vi nip 10 mm

Độ dày sản phẩm được cán 0,3-6mm

tối đa.chiều rộng sản phẩm cán 1400mm

Động cơ chính

Công suất 132/160kw

Tốc độ 980RPM

Nip điều chỉnh loại điều chỉnh cơ giới

Áp suất nước làm mát 0,2-0,4Mpa

Kích thước tổng thể (L*W*H) 6270*2960*4100mm

Xấp xỉtrọng lượng 22000kg

3 Phạm vi cung cấp

Thân máy (bedplate &frame) 1 bộ

Cuộn & mang 4 bộ

Thiết bị điều chỉnh nip 3 bộ

Thiết bị hướng dẫn chứng khoán 1 bộ

Hệ thống bôi trơn 1 bộ

Hệ thống truyền dẫn 1 bộ

Hệ thống đường ống điều chỉnh nhiệt độ cuộn 1 bộ

Bu lông móng 1 bộ

Hệ thống điều khiển điện 1 bộ

4 Các hạng mục sau do người dùng cuối chuẩn bị

A. Tất cả các dây cáp bên ngoài hộp thao tác và tủ điều khiển điện.

B. Tất cả các đường ống ngoài khớp quay.

5 Chế tạo và tiêu chuẩn kỹ thuật

5.1 Khung: gang cường độ cao thông qua xử lý ủ và xử lý hoàn toàn thông qua gia công chính xác, có độ cứng vững và khả năng chống rung tốt.

5.2 Tấm trải giường: Tấm trải giường được hàn thông qua quá trình ủ và xử lý, có độ cứng cao và không bị biến dạng.

5.3 Con lăn và ổ lăn

(1) Cấu trúc cuộn: cuộn trơn rỗng, cuộn khoan là tùy chọn.

(2) Vật liệu và chế tạo: làm bằng hợp kim Ni, Cr và Mo thông qua quá trình đúc ly tâm

(3) Độ cứng: HRC60-67

(4) Độ sâu của lớp làm cứng: 5-23mm

(5) Ổ trục chính: ổ lăn chống ma sát

(6) Giá đỡ ổ trục: đúc các bộ phận thông qua quá trình ủ, có lỗ dầu bôi trơn dành riêng.

(7) Hệ thống điều chỉnh nhiệt độ cuộn thông qua các khớp quay chất lượng cao và ống thép không gỉ.

5.4 Thiết bị điều chỉnh kẹp

Điều chỉnh kẹp được sử dụng cho cuộn 1#, 2# và 4#, cả điều chỉnh một bên và

điều chỉnh nhiều mặt hai mặt có sẵn.

5.5 Hướng dẫn chứng khoán

Điều chỉnh giải phóng mặt bằng được thông qua với loại thủ công.

5.6 Bộ giảm tốc

(1) Loại: một đầu vào động cơ và trục đầu ra đơn

(2) Bôi trơn: loại tắm dầu

(3) Khớp nối đầu vào: khớp nối linh hoạt

5.7 Khớp nối chốt thanh

Khớp nối chốt thanh được sử dụng để kết nối trục đầu ra của bộ giảm tốc và cuộn, giúp vận hành trơn tru và đáng tin cậy trong khi làm việc, cũng như bảo trì dễ dàng.

5.8 Hệ thống bôi trơn

(1) Ổ trục: có một thùng dầu cho hệ thống này, trên đó được đặt với khả năng điều chỉnh lưu lượng, đồng hồ đo nhiệt độ dầu, bộ làm mát, bộ lọc, v.v.

(2) Đường ống bôi trơn dầu mỏng

5.9 Hệ thống điều khiển điện

Hệ thống điều khiển hoàn chỉnh và hoàn hảo đáp ứng các yêu cầu làm việc của lịch, hệ thống này có tính năng vận hành đơn giản và vận hành đáng tin cậy.
