Máy nén nhiệt dây đai chuyển đổi cao su Máy nén văng cao su

XLB-Q1350X10600X2 cao su lõi vải

Dòng sản xuất dây chuyền vận chuyển

1350 × 10600 × 2 Dòng dây chuyền sản xuất dây chuyền vận chuyển lõi vải lớp kép

Các giải pháp kỹ thuật

1Phạm vi cung cấp:

Một bộ hoàn chỉnh của hoàn toàn mới, công nghệ tiên tiến, chất lượng cao hai lớp máy phẳng vulcanizing phù hợp cho vải lõi dây chuyền vận chuyển vulcanization,dây chuyền sản xuất có thể hoạt động an toàn, ổn định, đáng tin cậy và trong một thời gian dài.

Hướng dẫn giao hàng:

Các mặt hàng sau không được bao gồm trong phạm vi giao hàng:

a. Máy điện và dây dẫn điện bên ngoài.

b. Đường dây từ nguồn điện chính đến mỗi tủ điều khiển.

Các đường ống và van kết nối giữa nguồn điện bên ngoài (nước làm mát) và đơn vị.

Dầu bôi trơn, dầu thủy lực.

1.1 Dòng chảy thiết bị

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

Độ cao trung tâm của thiết bị là 1300mm (khoảng cách giữa mặt phẳng dưới của tấm sưởi ấm trên và mặt đất).

1.2 Thành phần thiết bị

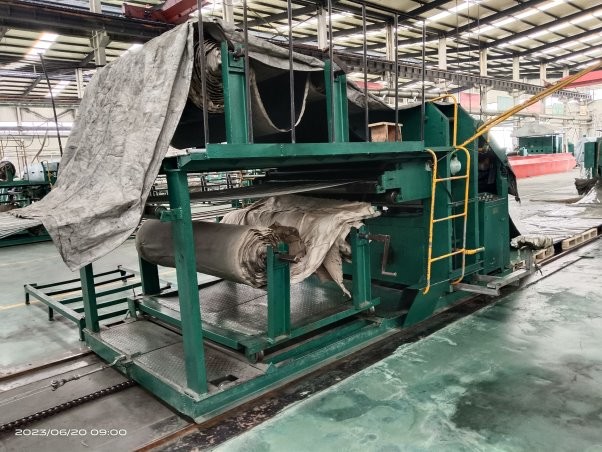

1.2.1 Lấy vải

Đầu hướng dẫn an toàn tự động loại tấm swash được điều khiển bởi một động cơ mô-men xoắn có thể xoay về phía trước và ngược,và tốc độ có thể được tự động điều chỉnh trong khi giữ cho tốc độ đường dây không đổi.

1.2.2 Điểm dẫn đầu lõi

Nó sử dụng đầu hướng dẫn loại tấm swash với bảo hiểm tự động, được điều khiển bởi động cơ mô-men xoắn, và có thể đi về phía trước và ngược.

1.2.3 Lái trước

cấu trúc tương tự lực kéo phía sau

1.2.4 Lắp tay cầm phía trước

Hai trục hướng dẫn được lắp đặt trong việc kẹp và kéo dài phía trước được cố định trong giường dưới của máy bơm chính, và tăng và giảm với giường dưới.Một bình dầu kéo dài chính là đầy đủ số lượng kéo dài của băng trước khi sử dụng hóa dầu, và hai piston trong thân khung được sử dụng để di chuyển trên và dưới 360mm của xi lanh, với sự hợp tác của kẹp giữa,sẽ tách băng dán dính trên các tấm nóng trên và dưới.

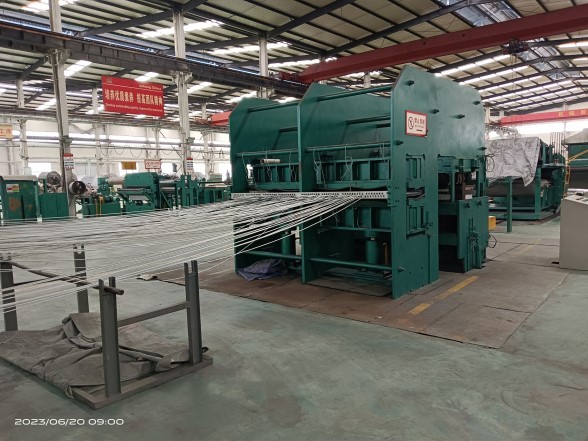

1.2.5 Máy đúc cứng chính

Máy bơm chính được thiết kế theo công nghệ mới nhất và đáp ứng tiêu chuẩn HG / T3034-1999.

(1) Bảng khung

Bảng thép Q235 được chọn, cấu trúc là tấm hàn, sắc nét được loại bỏ bằng cách thổi máy, sơn loạt Fuling được phun,và căng thẳng được loại bỏ bằng dao động trước khi nó có thể được chuyển sang chế biến cơ khí.

(2) đĩa nóng

Các tấm thép 45 # được vận chuyển với chiều dài cố định gấp đôi và được chế biến chính xác được sử dụng để chế biến; mỗi tấm nóng được chia thành 6 vùng sưởi,mỗi vùng sưởi ấm có điểm đo nhiệt độ, và có 18 điểm đo nhiệt độ ở các tấm sưởi trên, giữa và dưới;Mỗi tấm nóng và mỗi vùng sưởi ấm hơi nước đầu vào được trang bị một phần điều chỉnh bằng tay để điều khiển bằng tay mỗi nhiệt độ, và nhiệt độ của mỗi vùng sưởi ấm được hiển thị trên bảng điều khiển chính; hai đầu lạnh có kích thước 300mm mỗi.

(3) Bàn đệm trên và dưới

Để đảm bảo độ chính xác sản xuất, tự động cắt và làm trắng, phẳng máy gia công hàn, khí carbon dioxide hàn chắn,hàn hợp kim hàn dây được sử dụng, và toàn bộ cơ thể được đưa vào lò để xử lý nhiệt sau khi hàn để loại bỏ hoàn toàn căng thẳng hàn, và sau đó xử lý cơ học được thực hiện.Đảm bảo không bị biến dạng trong khi sử dụng.

(4) Thùng dầu

Cơ thể xi lanh sử dụng các bộ phận hàn, máy ép sử dụng sắt đúc hợp kim lạnh,và cấu trúc niêm phong áp dụng cấu trúc kết hợp các vòng niêm phong kép và một vòng chống bụi để đảm bảo sử dụng lâu dài.

(5) Thiết bị nâng cân bằng cơ học

Một thiết bị nâng cân bằng cơ học được lắp đặt ở cả hai đầu của nền tảng dưới để đảm bảo sự cân bằng của tấm sưởi ấm dưới, để vượt qua hiện tượng cháy không đồng đều,độc tính và điện áp thấp của sản phẩm do việc nâng nghiêng tấm sưởi ấm dưới, để đảm bảo chất lượng của sản phẩm.

(6) Vệ chắn nhiệt

Sử dụng kháng áp suất ≥ 400kg/cm2, dẫn nhiệt 0,18Kcal/m, chống nhiệt 210°C, độ dày 20mm vật liệu cách nhiệt mới,phù hợp để sử dụng giữa các tấm hỗ trợ trên và dưới và tấm sưởi ấm và giữa tấm hỗ trợ dưới và piston giữa.

(7) Thiết bị hướng dẫn kẹp

Bốn cặp thiết bị hướng dẫn kẹp với các khoảng trống có thể điều chỉnh được lắp đặt ở cả hai bên của máy thêu, và lỗi dịch chuyển theo chiều dọc và bên của kẹp khuôn tấm nóng là ≤ 0,5 mm.

Qingdao SHENGHUALONG cao su máy móc được thành lập vào năm 1967, có nhân viên hơn năm trăm,
sản xuất cho máy cao su và máy sơn.
Là một nhà sản xuất máy cao su,Hangsen có đất rộng hơn 50000 mét vuông, với tổng tài sản hơn 100 triệu USD, hơn 500 nhân viên, và 60 kỹ sư cơ khí,

Công ty là một trong những doanh nghiệp tư nhân lớn nhất chuyên sản xuất máy cao su chuyên nghiệp.
Chúng tôi 8 mét gantry loại máy xay,
TK6913B Máy khoan và mài CNC
TPX6213 khoan sàn
TPX6113 máy xay và khoan
Trung tâm gia công dọc
Máy quay CNC CY-K630
2.5 Máy quay thẳng đứng và các thiết bị xử lý tiên tiến lớn khác
Chúng tôi chủ yếu sản xuất các thiết bị sau.
Thiết bị lốp xe quang
XK-660 Máy trộn cao su mở
42 đến 65,5 inch máy vúc hóa khuôn kép
75-105 inch đơn khuôn máy vulcanizing
Dòng máy trộn nội bộ, Dòng máy trộn cao su, Dòng ép và bộ lọc
Máy bơm ống lốp, nắp, tấm ống bên trong
Dòng tái chế lốp xe cũ
Dây bọc cao su và vân vân,
Chúng tôi cũng có thể thiết kế và sản xuất cho các máy móc và thiết bị cao su không chuẩn khác nhau theo yêu cầu của khách hàng.
