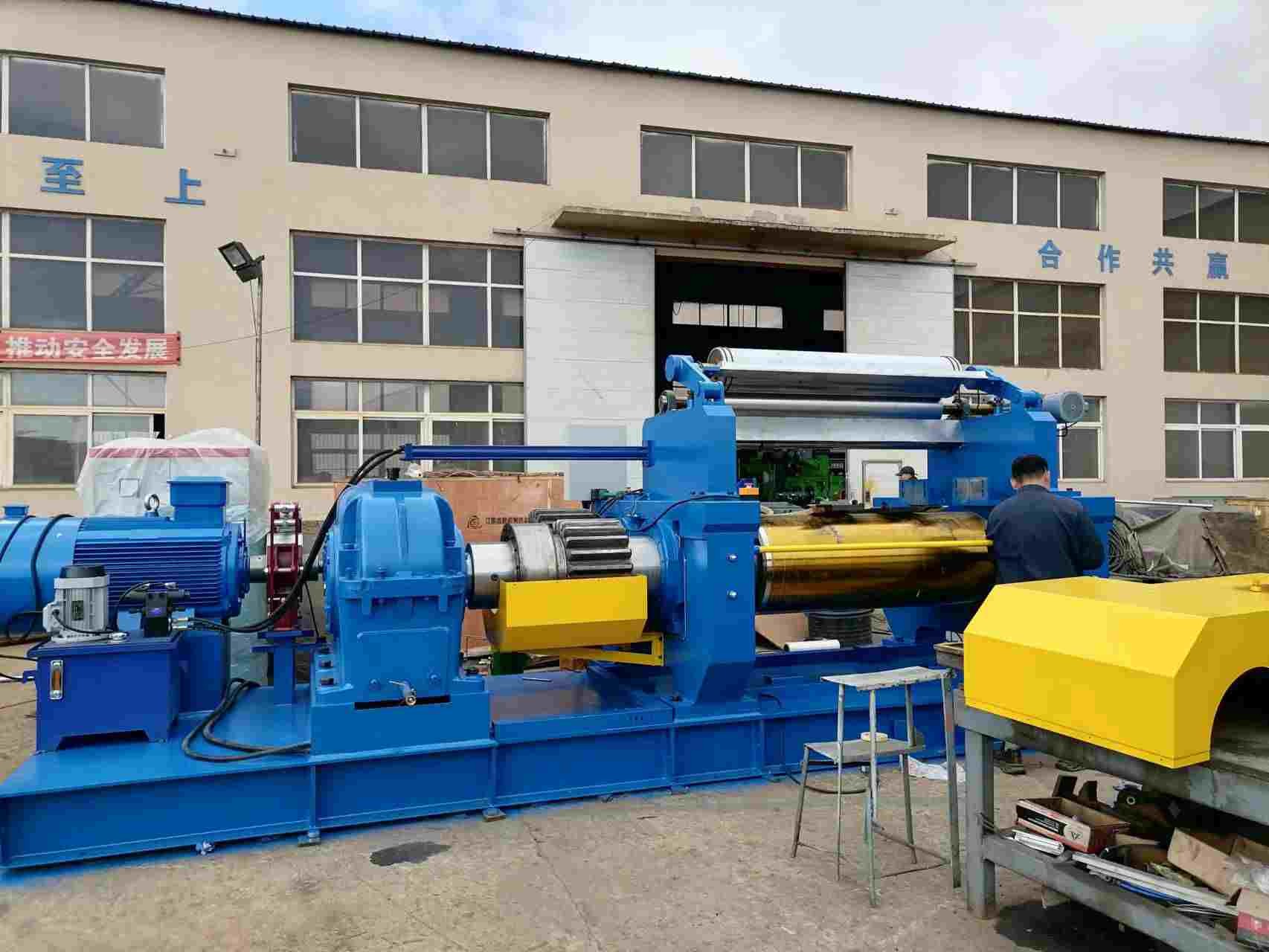

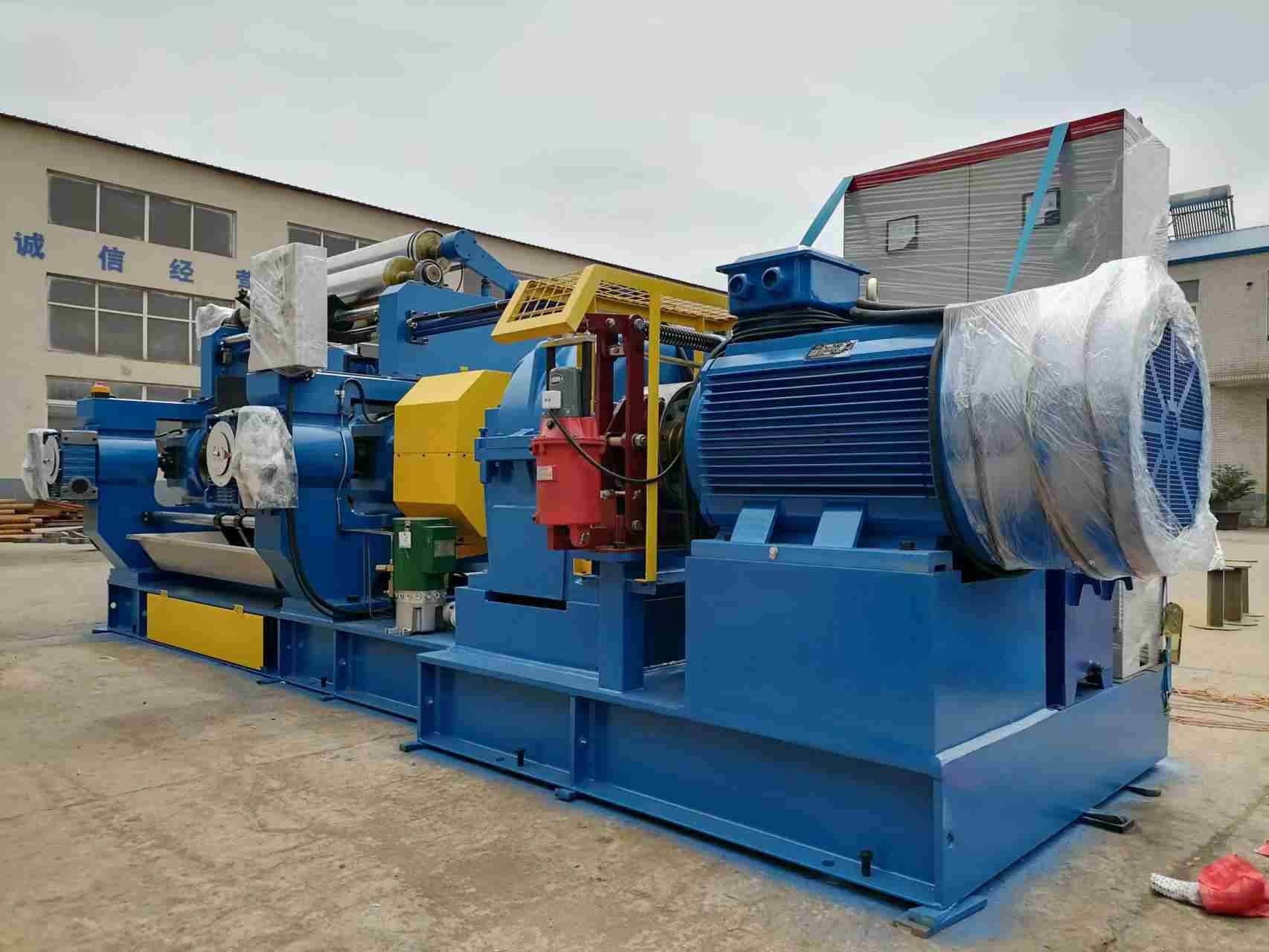

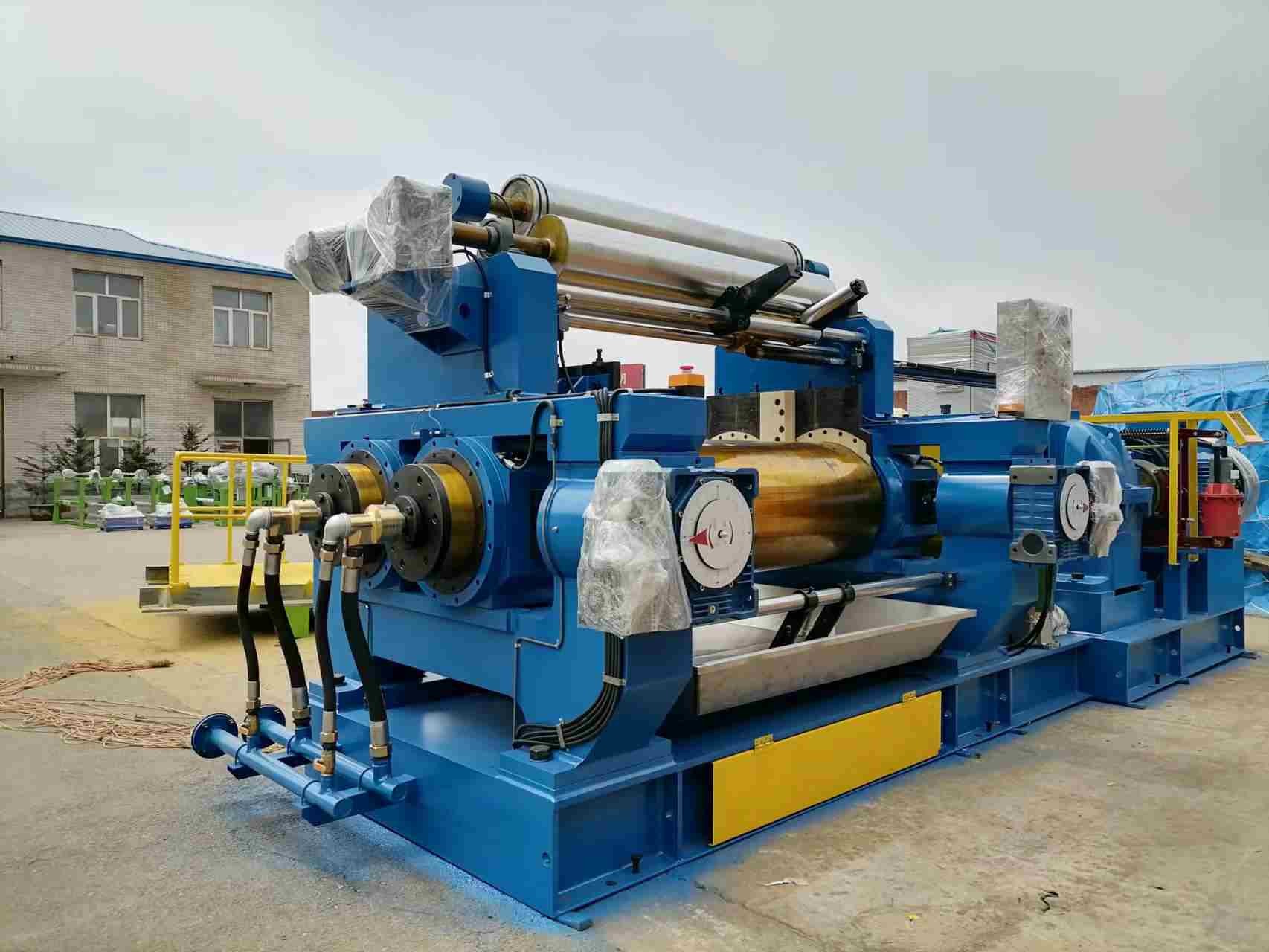

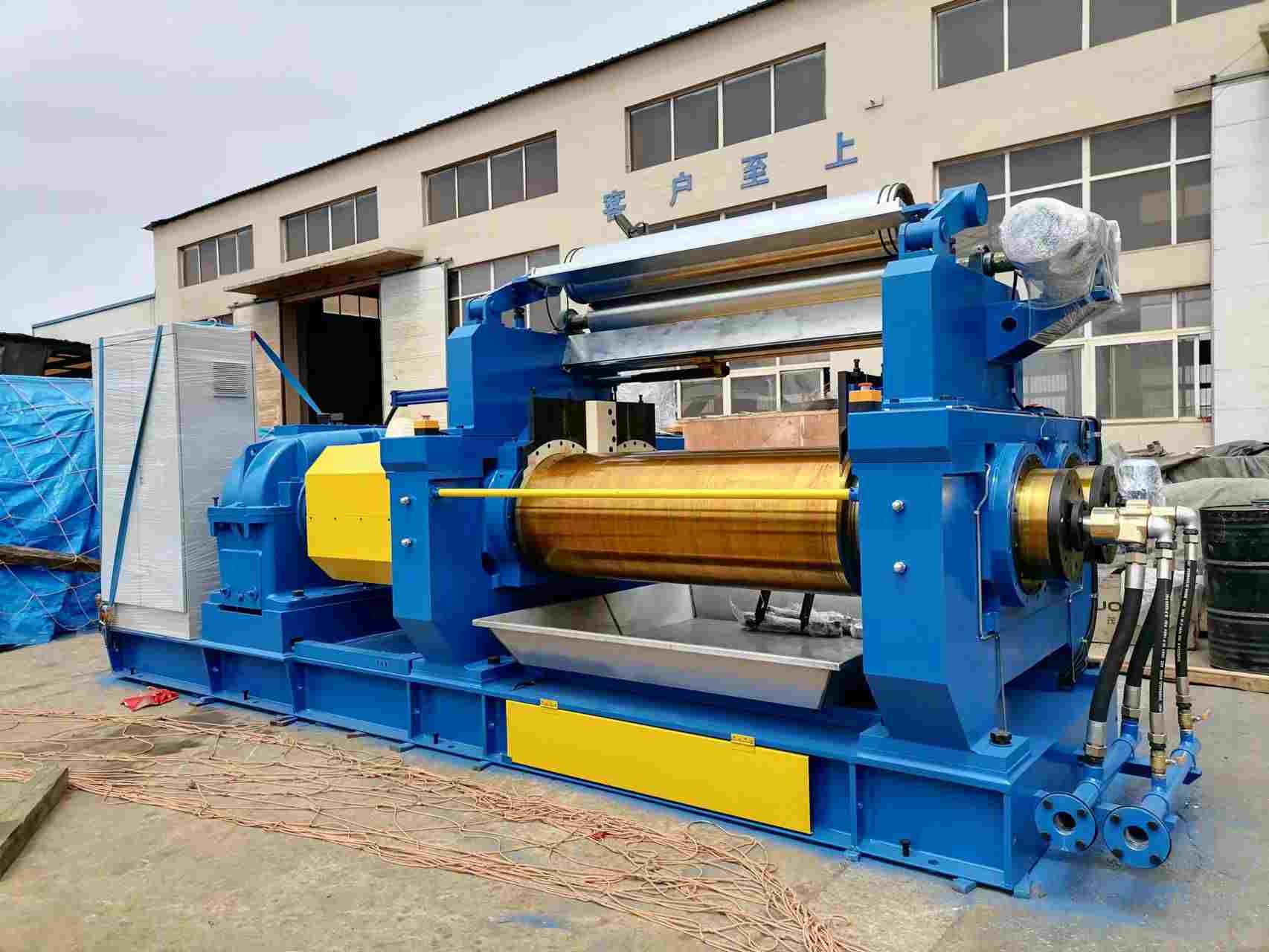

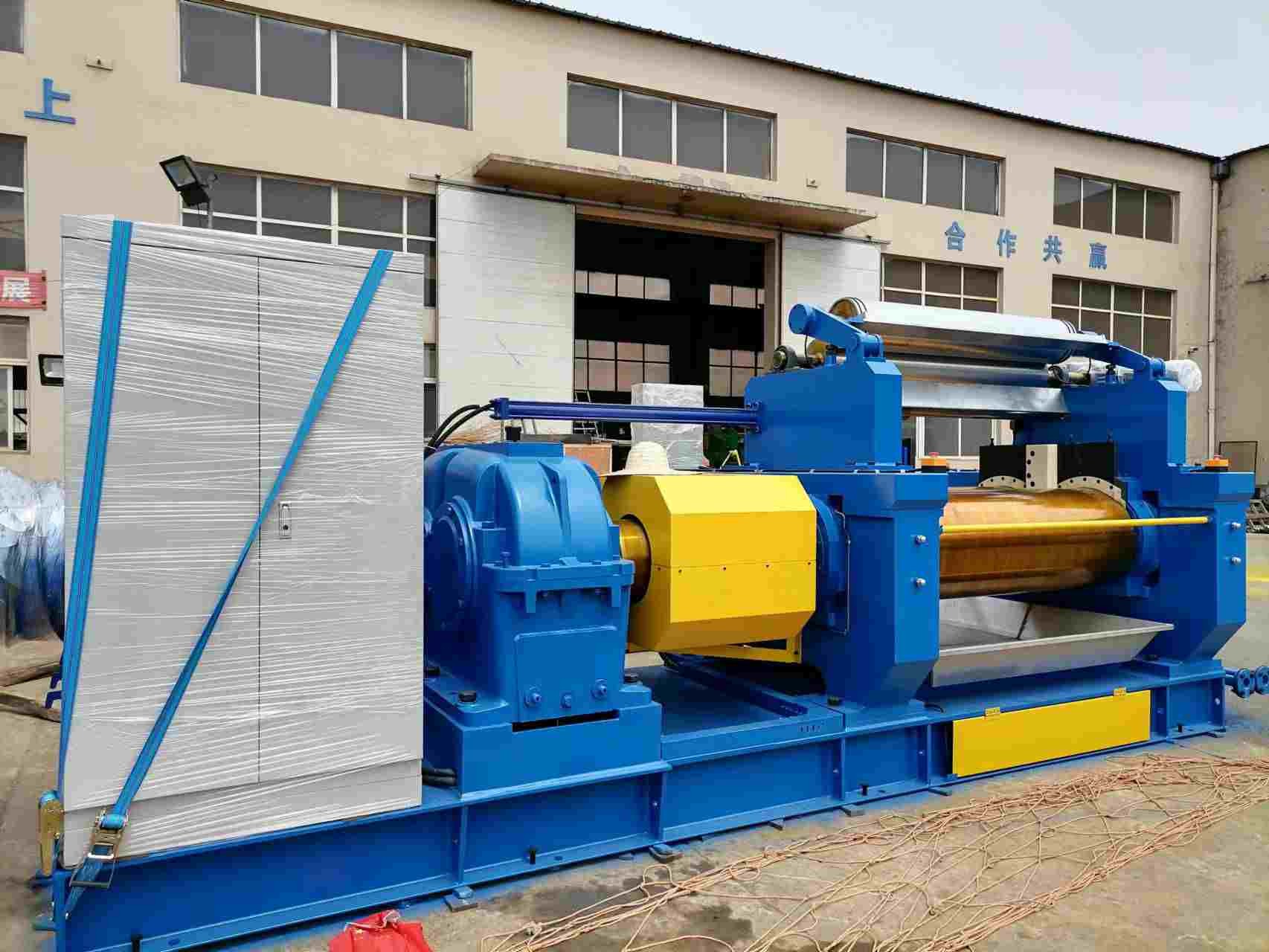

Máy trộn cao su XK-550 Máy trộn cao su Open Mill 110Kw

Nhà máy bán trực tiếp Máy trộn cao su Máy trộn mở Máy trộn cao su

Yêu cầu về ứng dụng và hoạt động của thiết bị

1.1 Ứng dụng chính: máy trộn chủ yếu được sử dụng để làm nóng hợp chất cao su, trộn và làm giấy, cũng như làm mềm cao su thô, trộn và làm giấy.

1.2 Yêu cầu vận hành A. Môi trường chạy: độ cao < 1000m,

Nhiệt độ: 5°C-40°C, độ ẩm tương đối tối đa 95%

B. Nguồn cung cấp điện: AC380V, 50Hz, 3 pha

C. Áp suất nước làm mát: 0,2-0,4Mpa

Nhiệt độ nước làm mát: <25°C±3°C

2 Các thông số kỹ thuật chính

Chuỗi đường kính 550mm

Chiều dài làm việc cuộn 1530mm

Năng lượng lô 50-65kg

Cấu trúc cuộn phía trước

Cấu trúc cuộn sau cuộn đơn giản làm mát trung tâm

Tốc độ xoay tuyến đường phía trước 28 hoặc 31m/min

Tỷ lệ tốc độ cuộn 1:1.2 hoặc 1:1.09

Tối đa.

Sức mạnh động cơ chính AC110kw

Áp suất nước làm mát 0,2-0,4Mpa

Máy bơm dầu bôi trơn

Loại hướng dẫn vật liệu cố định hoặc di động bằng tay

Máy trộn cơ sở động cơ hoặc thủy lực

Kích thước tổng thể ((L*W*H) 6500x2000x2300mm

Trọng lượng khoảng 23000kg

3- Phạm vi cung cấp

Cơ thể chính (bao gồm tấm giường, khung và cuộn) 1 bộ

Thiết bị điều chỉnh chân và thiết bị an toàn 1 bộ

Máy kết nối 1set

Máy giảm tốc và hệ thống bôi trơn 1 bộ

Hệ thống bôi trơn dầu mỡ 1 bộ

Thiết bị điều chỉnh nhiệt độ cuộn 1 bộ

Thiết bị dừng khẩn cấp 1 bộ

Động cơ chính 1 bộ

Hệ thống điều khiển điện 1 bộ

Các bộ phận kết nối & cố định cọc 1 bộ

Chốt nền tảng 1 bộ

4 Các mục sau được chuẩn bị bởi người dùng cuối

A. Cáp điện từ nguồn cung cấp điện đến tủ điều khiển điện và cáp điện từ

Bộ điều khiển điện đến động cơ chính.

B. Tất cả các đường ống bên ngoài các khớp quay.

5 Sản xuất và tiêu chuẩn kỹ thuật

5.1 Vòng xoắn: làm bằng sắt đúc Nickel, Chrome & Molybdenum lạnh qua

đúc ly tâm. Độ sâu lớp cứng bề mặt cuộn lên đến 10-15mm,

độ cứng là khoảng HS73±2.

5.2 Vòng xích và niêm phong: 8pcs xích xích cuộn trụ hai hàng được áp dụng kết nối với 4pcs xích xích hơn, 12pcs xích xích cho mỗi máy,có thể tiết kiệm tiêu thụ năng lượng lên đến 10-15%, mỡ bôi trơn được giảm 20-25%.

2 bộ vòng bi cuộn hình trụ hai hàng cho mỗi nhà xích

5.3 bôi trơn vòng bi: máy bơm mỡ tự động.

5.4 Nhà xích: được làm bằng thép đúc hoặc sắt đúc thông qua xử lý và chế biến bằng nhiệt sưởi, với các lỗ bôi trơn được dành riêng.

5.5 Thiết bị điều chỉnh chân: hệ thống điều chỉnh chân có động cơ, cả điều chỉnh đơn và nhiều điều chỉnh đều có sẵn.

5.6 Khung: được làm bằng sắt đúc hoặc được chế tạo thông qua xử lý và chế biến bằng cách sưởi nóng bằng cách sưởi nóng.

5.7 Bàn giường: cấu trúc hàn tích hợp, được làm bằng thép U cao cấp và thép xây dựng thông qua xử lý và chế biến bằng cách sưởi ấm bằng cách sưởi.

5.8 Hướng dẫn cổ phiếu: kiểu cố định.

5.9 Hệ thống truyền tải: toàn bộ động cơ kín, thông qua các khớp nối, bộ giảm bánh răng ((một trục đầu vào và một trục đầu ra), bánh xe lái và bánh xe ma sát,động cơ chính điều khiển hai cuộn tương đối quay ở tốc độ khác nhauDo đó, có thể thực hiện làm mềm, trộn hoặc làm lá.

5.10 Thiết bị điều chỉnh nhiệt độ cuộn: bao gồm các khớp quay cao cấp và ống thép không gỉ với vòi phun khoan.

5.11 Thiết bị phanh khẩn cấp: phương pháp tiêu thụ năng lượng được sử dụng để

Có 3 nút dừng khẩn cấp được gắn trên khung, nhấn

nút nếu bất kỳ tình huống khẩn cấp xảy ra, vòng xoay cuộn sẽ không vượt quá

1/4 vòng tròn và động cơ chính ngược 1/4 vòng tròn sau đó trong vòng 2 giây.

Trong khi đó, nhà máy này được trang bị hệ thống phanh thủy lực điện,

cải thiện đáng kể khả năng an toàn của thiết bị.

kéo dây thừng / thanh ngực, bàn đạp chân, thanh bảo vệ an toàn đều có sẵn.

5.12 Bàn stock: được hàn bằng tấm thép không gỉ cao cấp.

5.13 khởi động động cơ chính Star-Delta khởi động.

5.14 thiết bị cắt: 2pcs tay cắt thẳng.

5.15 Máy trộn: loại động cơ hoặc thủy lực. Máy trộn loại động cơ
